Trong các dây chuyền sản xuất hiện đại, kiểm tra chất lượng không còn chỉ dựa vào nhân công quan sát bằng mắt. Khi sản lượng tăng, tốc độ băng tải cao và yêu cầu kiểm soát chặt hơn, Camera Vision công nghiệp trở thành giải pháp được nhiều nhà máy lựa chọn để tự động hóa một phần công đoạn kiểm tra.
Không chỉ ghi hình, hệ thống còn có thể phân tích hình dạng, màu sắc, kích thước, vị trí, mã sản phẩm hoặc một số lỗi ngoại quan theo tiêu chí được thiết lập. Vậy Camera Vision trong công nghiệp hoạt động như thế nào và có thể ứng dụng vào những công đoạn nào trong thực tế?

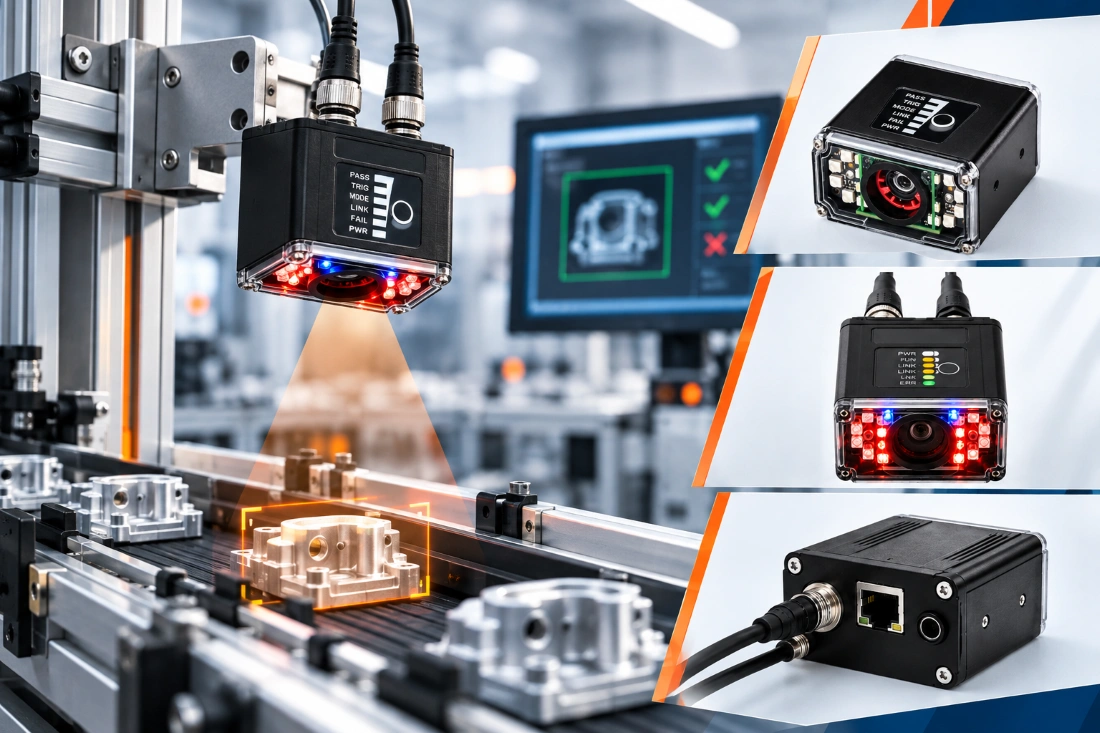

Camera Vision công nghiệp là gì?
Camera Vision công nghiệp là hệ thống sử dụng camera, lens, ánh sáng, phần mềm xử lý hình ảnh và thiết bị điều khiển để giúp máy móc nhận diện và đánh giá sản phẩm. Tùy bài toán, hệ thống có thể kiểm tra ngoại quan, đo kích thước, đọc mã hoặc xác định vị trí sản phẩm trên dây chuyền.
Điểm khác biệt nằm ở khả năng xử lý hình ảnh và đưa ra kết quả theo tiêu chí đã cài đặt. Kết quả này có thể được truyền đến PLC, robot hoặc cơ cấu loại bỏ để thực hiện bước tiếp theo.

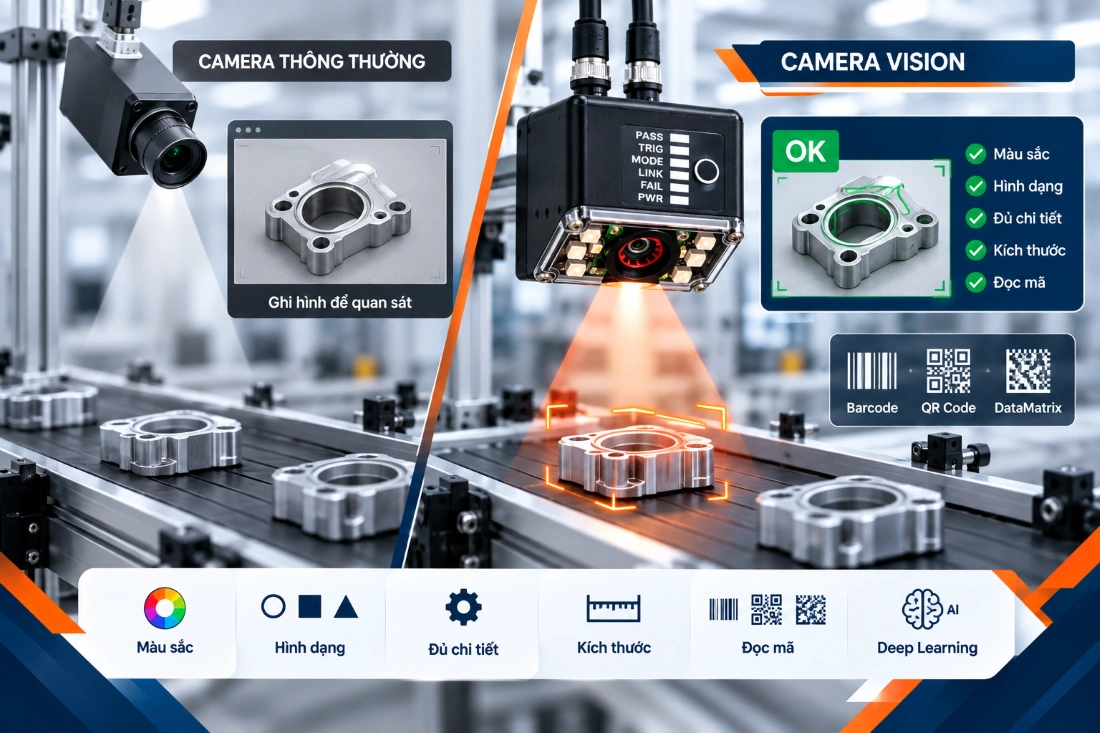

Camera Vision khác gì camera thông thường?
Camera thông thường chủ yếu ghi hình để con người quan sát, trong khi Camera Vision được sử dụng để phân tích hình ảnh và đưa ra kết quả phục vụ sản xuất.
Ví dụ, thay vì chỉ chụp một sản phẩm trên băng tải, machine vision có thể xác định sản phẩm có đúng màu, đúng hình dạng, đủ chi tiết hoặc đúng kích thước hay không. Với bài toán đọc mã, hệ thống còn có thể nhận diện Barcode, QR Code hoặc DataMatrix tùy cấu hình.
Một số giải pháp sử dụng thuật toán học sâu Deep Learning để hỗ trợ nhận diện những đặc điểm phức tạp hơn. Tuy nhiên, khả năng thực tế vẫn phụ thuộc vào sản phẩm, loại lỗi, chất lượng hình ảnh và cấu hình toàn hệ thống.

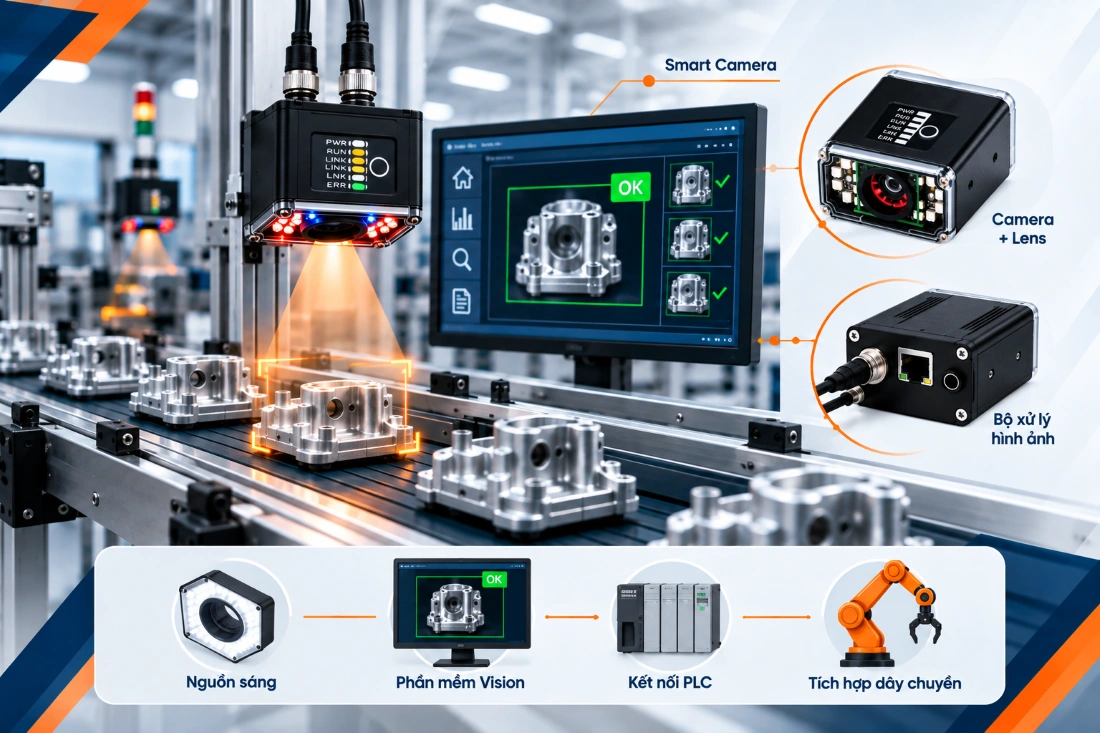

Hệ thống Camera Vision công nghiệp gồm những gì?
Một hệ thống Camera Vision công nghiệp thường gồm camera, lens, nguồn sáng, bộ xử lý hình ảnh và phần mềm Vision. Với camera, khả năng xử lý có thể được tích hợp ngay trong thiết bị, trong khi các bài toán phức tạp hơn có thể sử dụng máy tính công nghiệp.
Ánh sáng cũng là thành phần quan trọng vì hình ảnh cần đủ rõ và ổn định để phần mềm phân tích. Ngoài ra, hệ thống có thể kết nối với PLC, robot, băng tải và cơ cấu loại bỏ sản phẩm lỗi.
Vì vậy, khi lựa chọn camera kiểm tra sản phẩm công nghiệp, doanh nghiệp nên đánh giá cả khả năng tích hợp thay vì chỉ quan tâm đến độ phân giải hoặc thương hiệu camera.
Quy trình kiểm tra bằng Camera Vision công nghiệp
Quy trình cơ bản bắt đầu khi sản phẩm đi vào vùng kiểm tra. Camera thu nhận hình ảnh, phần mềm phân tích các đặc điểm cần kiểm tra rồi đưa ra kết quả đạt hoặc không đạt.
Quy trình có thể gồm các bước:
- Kiểm tra có hoặc không sản phẩm
- Đọc barcode và QR code
- OCR đọc ký tự
- Kiểm tra màu sắc
- Đo kích thước
- Phát hiện lỗi ngoại quan
- Kiểm tra vị trí và hình dạng sản phẩm
Nhờ đó, Camera Vision trong công nghiệp có thể trở thành một phần trực tiếp của dây chuyền tự động thay vì chỉ hoạt động như thiết bị ghi hình.
Ứng dụng Camera Vision công nghiệp trong sản xuất thực tế
Camera Vision công nghiệp có thể được cấu hình cho nhiều bài toán kiểm tra khác nhau trên dây chuyền. Tùy đặc điểm sản phẩm, hệ thống có thể thực hiện kiểm tra ngoại quan, kích thước, mã sản phẩm hoặc hỗ trợ robot.
Kiểm tra ngoại quan và chất lượng sản phẩm
Hệ thống vision có thể nhận diện hình dạng, màu sắc, vị trí và tình trạng bề mặt để hỗ trợ phát hiện trầy xước, biến dạng, thiếu linh kiện, sai màu hoặc một số lỗi ngoại quan. Đây là ứng dụng phù hợp với dây chuyền có sản lượng lớn và cần duy trì tiêu chí kiểm tra ổn định.
Khả năng phát hiện thực tế phụ thuộc vào kích thước lỗi, độ tương phản, bề mặt sản phẩm, ánh sáng và cấu hình hệ thống. Vì vậy, mỗi bài toán cần được đánh giá dựa trên mẫu sản phẩm cụ thể.
Kiểm tra kích thước và vị trí
Camera Vision công nghiệp có thể hỗ trợ đo chiều rộng, chiều cao, đường kính, khoảng cách hoặc xác định vị trí tương đối giữa các chi tiết. Trong công đoạn lắp ráp, hệ thống cũng có thể kiểm tra sản phẩm hoặc linh kiện đã được đặt đúng vị trí hay chưa.
Với yêu cầu đo chính xác, doanh nghiệp cần xem xét đồng thời camera, lens, ánh sáng và phương pháp đo. Độ phân giải cao không phải yếu tố duy nhất quyết định kết quả.
Đọc mã, OCR và truy xuất sản phẩm
Camera nhận diện mã QR có thể hỗ trợ đọc 1D Barcode, 2D Code, QR Code và DataMatrix tùy cấu hình. Một số hệ thống còn hỗ trợ OCR hoặc OCV để đọc và kiểm tra serial number, mã lô hoặc ký tự được in trên sản phẩm.
Khi kết hợp với hệ thống quản lý dữ liệu, kết quả đọc mã có thể hỗ trợ kiểm tra thông tin, hạn chế sản phẩm sai mã và phục vụ truy xuất trong từng công đoạn.
Hỗ trợ định vị và dẫn hướng Robot
Camera Vision trong công nghiệp có thể cung cấp thông tin về vị trí, hình dạng hoặc màu sắc sản phẩm để robot thực hiện thao tác gắp, đặt và phân loại. Một ví dụ là robot Delta kết hợp camera Vision để nhận diện sản phẩm trước khi thực hiện thao tác pick and place.
Cách kết hợp này phù hợp với các dây chuyền cần xử lý sản phẩm liên tục, đặc biệt khi sản phẩm không nằm cố định tại một vị trí trên băng tải.

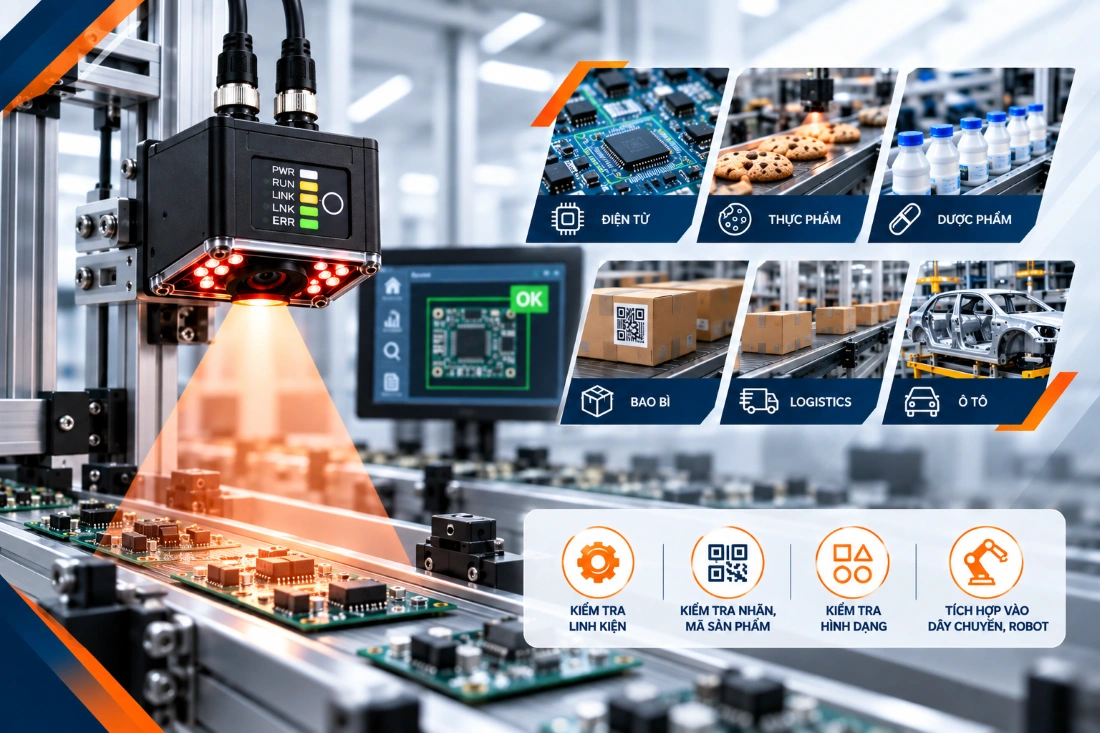

Ứng dụng trong các ngành sản xuất
Camera Vision được ứng dụng trong nhiều lĩnh vực như điện tử, thực phẩm, dược phẩm, bao bì, logistics và ô tô. Tùy ngành, hệ thống có thể đảm nhiệm các công việc như kiểm tra linh kiện, nhãn, mã sản phẩm, bao bì, hình dạng hoặc hỗ trợ phân loại.
Nhờ khả năng tùy biến theo từng bài toán, vision có thể được tích hợp vào cả dây chuyền sản xuất và các hệ thống robot tự động.
Camera kiểm tra sản phẩm công nghiệp nên chọn theo tiêu chí nào?
Không có một cấu hình Camera Vision công nghiệp phù hợp cho mọi dây chuyền. Doanh nghiệp nên bắt đầu từ bài toán kiểm tra rồi mới lựa chọn camera, lens, ánh sáng, phần mềm và phương án kết nối.
Xác định vấn đề kiểm tra
Trước tiên cần xác định hệ thống sẽ kiểm tra ngoại quan, kích thước, màu sắc, vị trí, mã sản phẩm hay một dạng lỗi cụ thể. Đồng thời cần xác định kích thước sản phẩm, vật liệu, bề mặt và tốc độ di chuyển trên dây chuyền.
Tiêu chí đạt và không đạt cũng cần được xác định rõ. Ví dụ, nếu cần phát hiện vết xước, doanh nghiệp nên xác định kích thước lỗi tối thiểu để đánh giá khả năng đáp ứng của hệ thống.
Lựa chọn Camera Vision công nghiệp, Lens và ánh sáng
Camera 2D, 3D hoặc Line Scan phù hợp với những bài toán khác nhau. Camera 2D thường được sử dụng cho kiểm tra bề mặt, hình dạng, màu sắc và đọc mã, trong khi các ứng dụng cần thông tin chiều sâu có thể cần camera 3D.
Lens quyết định góc nhìn và vùng quan sát, còn ánh sáng ảnh hưởng trực tiếp đến chất lượng hình ảnh. Một camera có độ phân giải cao nhưng ánh sáng không phù hợp vẫn có thể tạo ra hình ảnh khó phân tích.
Do đó, hệ thống cần được đánh giá đồng thời về độ phân giải, tốc độ chụp, khoảng cách làm việc, vùng quan sát và điều kiện chiếu sáng.
Khả năng xử lý và tích hợp
Doanh nghiệp có thể lựa chọn smart camera hoặc hệ thống Vision kết hợp máy tính tùy độ phức tạp của bài toán. Smart camera phù hợp với một số ứng dụng cần thiết kế gọn, trong khi hệ thống máy tính có thể đáp ứng những yêu cầu xử lý chuyên sâu hơn.
Khả năng kết nối cũng cần được tính đến ngay từ đầu. Hệ thống có thể cần giao tiếp với PLC, robot, băng tải, máy in hoặc cơ cấu loại bỏ sản phẩm lỗi.
Môi trường và tốc độ dây chuyền
Bụi, nhiệt độ, độ ẩm, rung động, ánh sáng xung quanh và không gian lắp đặt đều có thể ảnh hưởng đến hoạt động của Camera Vision công nghiệp. Đây là những yếu tố cần được đánh giá trước khi lựa chọn thiết bị.
Tốc độ dây chuyền cũng cần được xem xét. Camera và bộ xử lý phải đáp ứng khả năng thu nhận, phân tích hình ảnh phù hợp với tốc độ sản xuất để hạn chế bỏ sót sản phẩm.

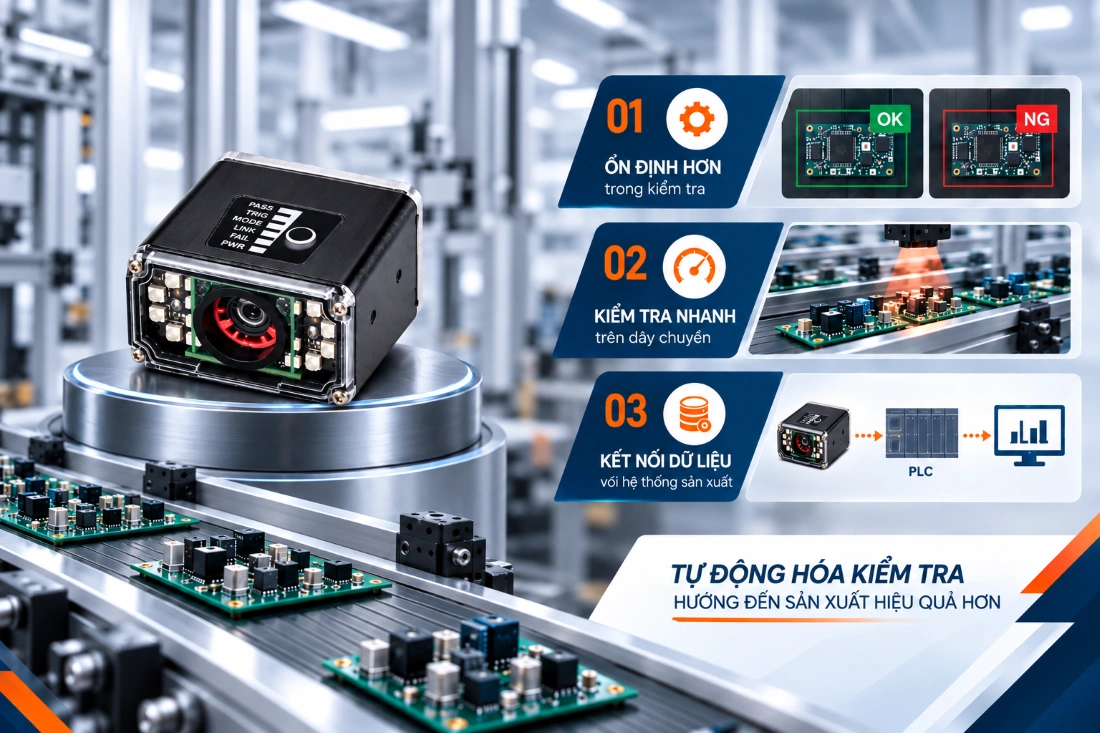

Hệ thống Camera Vision công nghiệp mang lại gì cho nhà máy?
Khi được thiết kế phù hợp, hệ thống Camera Vision công nghiệp có thể giúp doanh nghiệp tự động hóa công đoạn kiểm tra và duy trì tiêu chí đánh giá ổn định hơn. Hiệu quả thực tế vẫn phụ thuộc vào sản phẩm, yêu cầu kiểm tra và cách hệ thống được tích hợp.
Tăng tính ổn định trong kiểm tra
Kiểm tra bằng mắt có thể chịu ảnh hưởng bởi sự tập trung và kinh nghiệm của người vận hành. Camera Vision công nghiệp giúp thực hiện đánh giá dựa trên các tiêu chí đã thiết lập, từ đó tạo ra quy trình kiểm tra nhất quán hơn.
Điều này đặc biệt hữu ích với dây chuyền cần kiểm tra số lượng lớn trong thời gian dài. Tuy nhiên, hệ thống vẫn cần được thiết lập và hiệu chỉnh phù hợp khi sản phẩm hoặc tiêu chí chất lượng thay đổi.
Kiểm tra nhanh trên dây chuyền tự động
Với dây chuyền tốc độ cao, kiểm tra thủ công có thể trở thành điểm giới hạn về năng suất. Camera có khả năng thu nhận và xử lý hình ảnh liên tục nếu được lựa chọn đúng cấu hình.
Khi kết hợp với PLC và cơ cấu loại bỏ, hệ thống có thể phát hiện sản phẩm không đạt và thực hiện bước xử lý tiếp theo. Đây là một trong những lý do Camera Vision trong công nghiệp được ứng dụng trong nhiều dây chuyền tự động.
Kết nối dữ liệu với hệ thống sản xuất
Kết quả kiểm tra có thể được truyền đến PLC hoặc hệ thống quản lý phù hợp. Dữ liệu này có thể phục vụ theo dõi chất lượng, kiểm soát quá trình hoặc truy xuất sản phẩm.
Việc kết nối cụ thể phụ thuộc vào thiết bị, giao thức và phần mềm được sử dụng. Vì vậy, yêu cầu dữ liệu nên được xác định ngay trong giai đoạn thiết kế hệ thống.
Giải pháp Camera Vision trong công nghiệp tại CVM Group
Một hệ thống vision hiệu quả không chỉ phụ thuộc vào camera mà còn nằm ở cách lựa chọn thiết bị và tích hợp với dây chuyền. Doanh nghiệp nên đánh giá yêu cầu tổng thể trước khi lựa chọn cấu hình. Đối với các dây chuyền cần giải pháp in date code kết hợp kiểm tra chất lượng và truy xuất dữ liệu, việc tích hợp Camera Vision ngay từ đầu sẽ giúp tối ưu hiệu quả vận hành.
Tư vấn hệ thống Camera Vision theo yêu cầu
CVM Group cung cấp giải pháp machine vision với Camera Vision công nghiệp thông minh, hỗ trợ kiểm tra hình dạng, bề mặt, kích thước và đọc nhiều loại mã như 1D Barcode, 2D Code, QR Code và DataMatrix.
Tùy ứng dụng, hệ thống có thể sử dụng thuật toán Deep Learning kết hợp với camera công nghiệp để hỗ trợ nhận diện sản phẩm và phát hiện lỗi. Cấu hình cụ thể cần được xác định dựa trên sản phẩm, loại lỗi, tốc độ dây chuyền và yêu cầu kiểm tra.
Tích hợp Camera Vision vào dây chuyền sản xuất
Một hệ thống Camera Vision công nghiệp có thể kết nối với băng tải, PLC, robot và cơ cấu loại bỏ để tạo thành công đoạn kiểm tra tự động. Kết quả từ camera được đưa trực tiếp vào quy trình thay vì chỉ hiển thị cho người vận hành.
Camera cũng có thể kết hợp với robot Delta để nhận diện màu sắc, hình dáng và vị trí sản phẩm trước khi robot thực hiện thao tác gắp đặt. Cách triển khai này phù hợp với các dây chuyền cần phân loại hoặc xử lý sản phẩm liên tục.
Khi nào doanh nghiệp nên ứng dụng Camera Vision công nghiệp?
Camera Vision phù hợp khi doanh nghiệp cần kiểm tra số lượng lớn, yêu cầu tiêu chí đánh giá ổn định hoặc muốn giảm sự phụ thuộc vào thao tác quan sát thủ công. Công nghệ này cũng đáng cân nhắc khi công đoạn kiểm tra cần kết nối với robot, PLC hoặc các thiết bị tự động hóa khác.
Tuy nhiên, không phải bài toán nào cũng cần hệ thống vision phức tạp. Doanh nghiệp nên xác định rõ lỗi cần phát hiện, độ chính xác, tốc độ sản xuất và hiệu quả đầu tư trước khi lựa chọn giải pháp.
Kết luận
Camera Vision công nghiệp là hệ thống thu nhận và phân tích hình ảnh được thiết kế theo từng bài toán sản xuất, từ kiểm tra ngoại quan, kích thước, màu sắc đến đọc mã và hỗ trợ robot. Hiệu quả phụ thuộc vào cấu hình camera, lens, ánh sáng, phần mềm và phương án tích hợp với dây chuyền.
Doanh nghiệp đang tìm giải pháp Camera Vision trong công nghiệp? Liên hệ CVM Group để được tư vấn hệ thống phù hợp với sản phẩm, dây chuyền và yêu cầu kiểm tra thực tế.
