Khi sản lượng tăng, chiết rót nước mắm không còn là một công đoạn độc lập. Doanh nghiệp phải đồng thời giải quyết nhiều bài toán từ chuẩn bị chai, định lượng, đóng nắp đến kiểm tra chất lượng, truy xuất nguồn gốc, đóng thùng và vận chuyển thành phẩm.

Một dây chuyền chiết rót nước mắm được thiết kế đồng bộ giúp kết nối những công đoạn này thành quy trình liên tục. Thay vì phụ thuộc vào nhiều thao tác thủ công, nhà máy có thể kiểm soát tốt hơn năng suất, định lượng, chất lượng bao bì và dữ liệu của từng lô sản xuất.

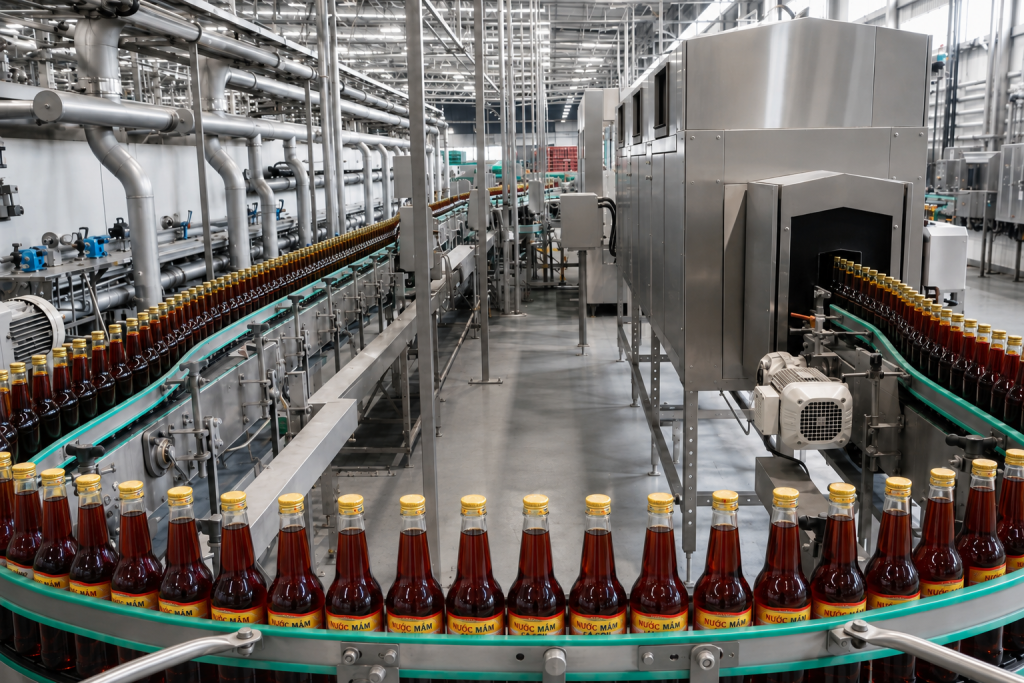

Dây chuyền chiết rót nước mắm là gì?

Dây chuyền chiết rót nước mắm là hệ thống thiết bị thực hiện liên tục các công đoạn từ chuẩn bị chai, chiết định lượng, đóng nắp, kiểm tra, dán nhãn, in mã đến đóng gói thành phẩm. Ở mức tự động hóa cao hơn, dây chuyền chiết rót còn kết nối với hệ thống đóng thùng, xếp pallet và vận chuyển nội bộ.

Tùy công suất và đặc điểm nhà máy, doanh nghiệp có thể sử dụng máy chiết rót tuyến tính hoặc máy chiết rót 3 in 1. Máy tuyến tính có cấu trúc thẳng hàng, thuận tiện khi vệ sinh, điều chỉnh và phù hợp với dây chuyền tốc độ vừa phải. Máy 3 in 1 tích hợp rửa chai, chiết rót và đóng nắp trong một hệ thống vòng tròn khép kín, phù hợp hơn với dây chuyền tốc độ cao.

Như vậy, lựa chọn dây chuyền không nên chỉ dựa vào tốc độ của máy chiết. Doanh nghiệp cần xem xét toàn bộ hệ thống để tránh trường hợp công đoạn chiết rót chạy nhanh nhưng dán nhãn, kiểm tra hoặc đóng thùng phía sau trở thành điểm nghẽn.

Cấu tạo dây chuyền chiết rót nước mắm gồm những thiết bị nào?

Cấu hình của dây chuyền chiết rót nước mắm phụ thuộc vào loại chai, công suất, yêu cầu kiểm soát chất lượng và mức độ tự động hóa. Một hệ thống hoàn chỉnh có thể được chia thành năm cụm thiết bị nối tiếp nhau từ đầu vào bao bì đến pallet thành phẩm.

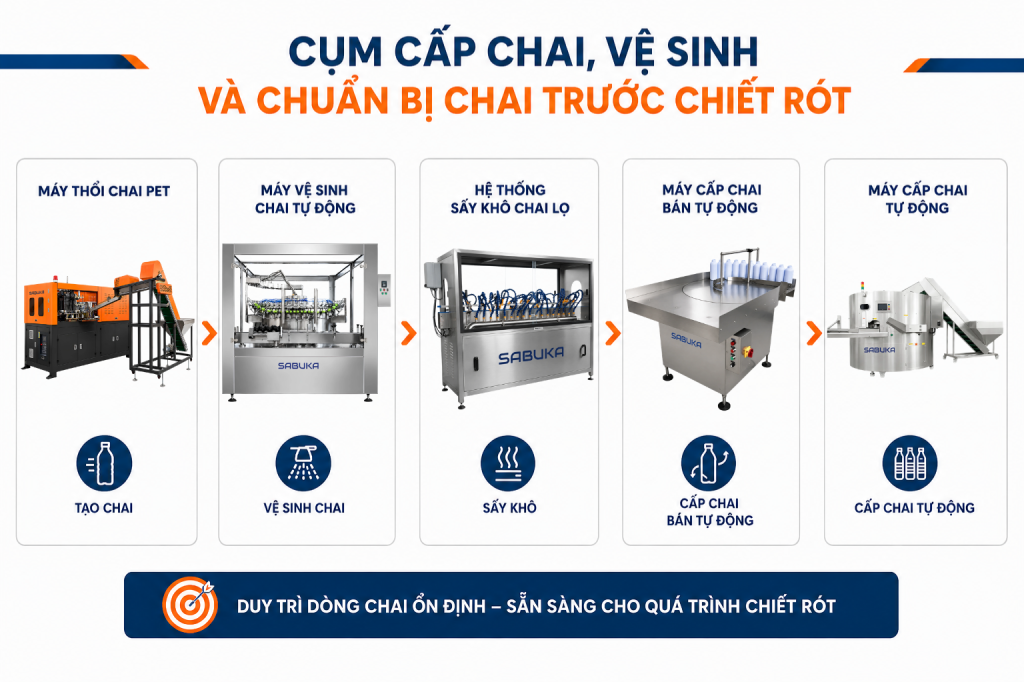

Cụm cấp chai, vệ sinh và chuẩn bị chai trước chiết rót

Bao bì cần được đưa vào dây chuyền đúng hướng, đúng khoảng cách và ở trạng thái phù hợp trước khi tiếp nhận sản phẩm. Cách bố trí thiết bị ở khu vực này sẽ thay đổi tùy doanh nghiệp sử dụng chai PET tự sản xuất hay chai thành phẩm mua từ nhà cung cấp.

Với chai PET, máy thổi chai có thể được bố trí ở đầu dây chuyền để tạo chai trước khi chuyển sang công đoạn tiếp theo. Chai sau đó được đưa qua máy vệ sinh tự động và hệ thống sấy khô chai lọ nhằm chuẩn bị cho quá trình chiết rót.

Khâu cấp chai có thể sử dụng máy cấp chai bán tự động ở những dây chuyền chiết rót nước mắm quy mô vừa hoặc máy cấp chai tự động khi yêu cầu sản lượng và mức độ tự động hóa cao hơn. Mục tiêu là duy trì dòng chai ổn định để thiết bị chiết phía sau không phải thường xuyên chờ sản phẩm.

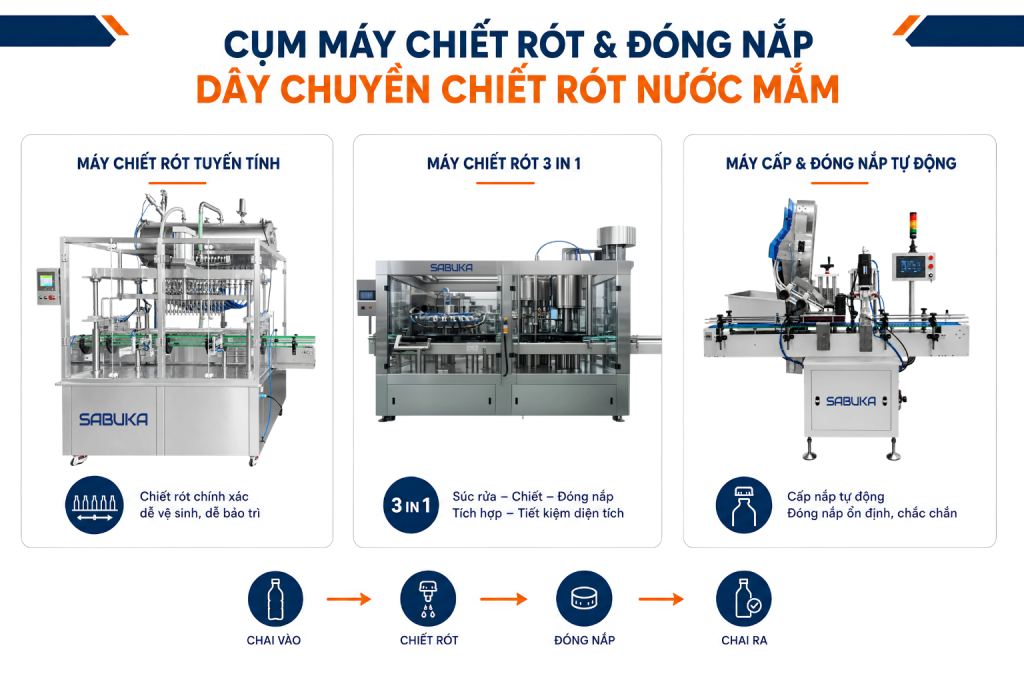

Cụm máy chiết rót và đóng nắp dây chuyền chiết rót nước mắm

Đây là khu vực trung tâm của dây chuyền chiết rót đóng nắp chai vì độ chính xác chiết ảnh hưởng trực tiếp đến lượng sản phẩm trong mỗi chai và mức hao hụt nguyên liệu. Cấu hình máy cần được lựa chọn theo công suất, đặc tính sản phẩm và phương án vận hành của nhà máy.

Với máy chiết rót tuyến tính, các đầu chiết được bố trí thành hàng thẳng và chai di chuyển theo một chiều. Máy phù hợp với dây chuyền chiết rót nước mắm tốc độ vừa phải, dễ thao tác vệ sinh, điều chỉnh thể tích và bảo trì.

Trong khi đó, máy chiết rót 3 in 1 kết hợp súc rửa, chiết và đóng nắp trong cùng hệ thống. Cấu hình tích hợp giúp quy trình diễn ra liên tục, đồng thời tối ưu diện tích tổng thể so với bố trí ba thiết bị riêng biệt.

Nếu sử dụng cấu hình máy riêng, sau khi chiết, chai được chuyển tới máy cấp và đóng nắp. Hệ thống tự động định hướng nắp và đóng lên miệng chai với lực cài đặt phù hợp, giúp hạn chế tình trạng nắp quá lỏng hoặc quá chặt.

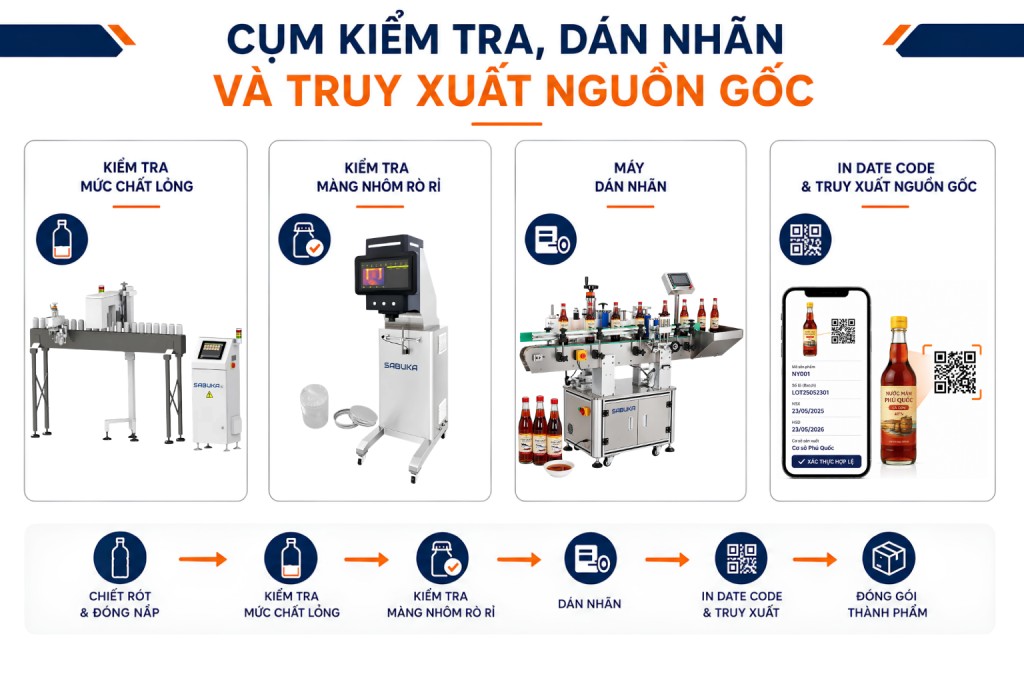

Cụm kiểm tra, dán nhãn và truy xuất nguồn gốc

Sau chiết rót và đóng nắp, dây chuyền cần kiểm tra sản phẩm trước khi hoàn thiện bao bì. Việc phát hiện sai lệch ngay trên dây chuyền giúp hạn chế sản phẩm lỗi tiếp tục đi qua nhiều công đoạn phía sau.

Máy kiểm tra mức chất lỏng được sử dụng để xác nhận mức sản phẩm bên trong chai. Với cấu hình có niêm phong màng nhôm, máy kiểm tra màng nhôm rò rỉ có thể kiểm tra sự hiện diện hoặc khuyết thiếu của màng khi chai di chuyển qua vùng kiểm tra mà không cần dừng dây chuyền chiết rót nước mắm.

Sản phẩm đạt yêu cầu tiếp tục đến máy dán nhãn. Thiết bị được đồng bộ với tốc độ dây chuyền để nhãn được dán ổn định, hạn chế chính công đoạn hoàn thiện bao bì trở thành điểm nghẽn.

Tiếp theo là giải pháp in date code và truy xuất nguồn gốc. Hệ thống có thể đảm nhiệm việc in NSX, HSD, số lô, barcode, QR Code hoặc Data Matrix tùy yêu cầu quản lý.

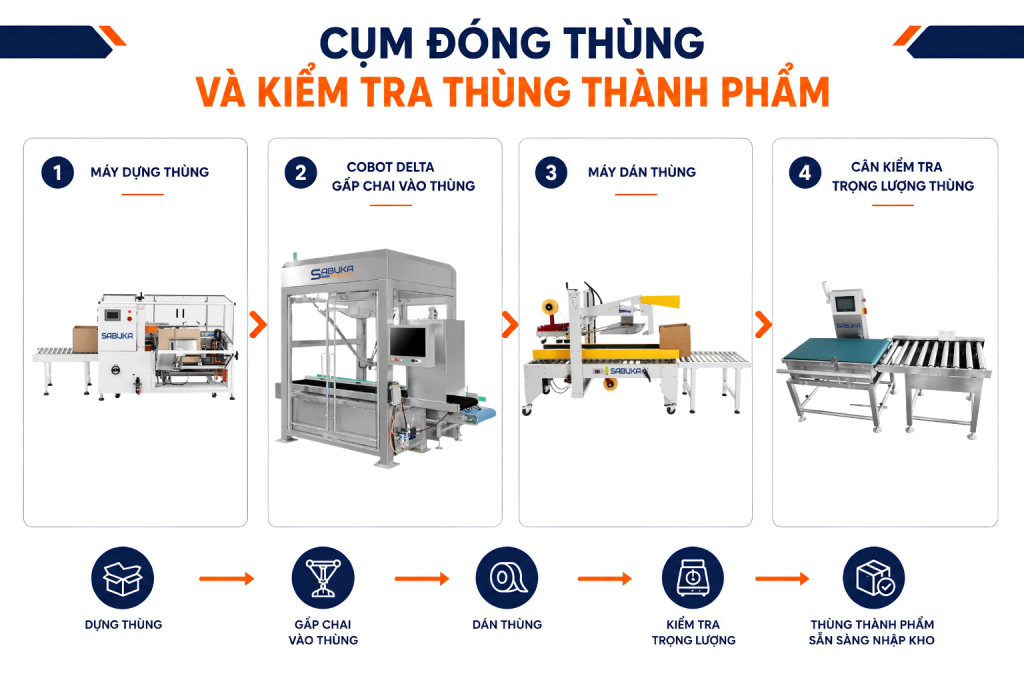

Cụm đóng thùng và kiểm tra thùng thành phẩm

Khi chai đã hoàn thiện, dây chuyền chuyển từ xử lý từng sản phẩm sang đóng gói theo đơn vị thùng. Đây là khu vực có thể tự động hóa mạnh để giảm thao tác lặp lại và kiểm soát số lượng sản phẩm trước khi nhập kho.

Cụm Case Packer có thể gồm máy dựng thùng, Cobot Delta gắp chai vào thùng và máy dán thùng. Chai được sắp xếp theo cấu hình đã thiết lập, sau đó thùng được đóng kín để chuyển sang kiểm tra.

Cân kiểm tra trọng lượng thùng xác nhận trọng lượng của từng kiện sau đóng gói. Sai lệch trọng lượng có thể được sử dụng để phát hiện trường hợp thùng thiếu hoặc thừa chai trước khi chuyển sang khu vực pallet.

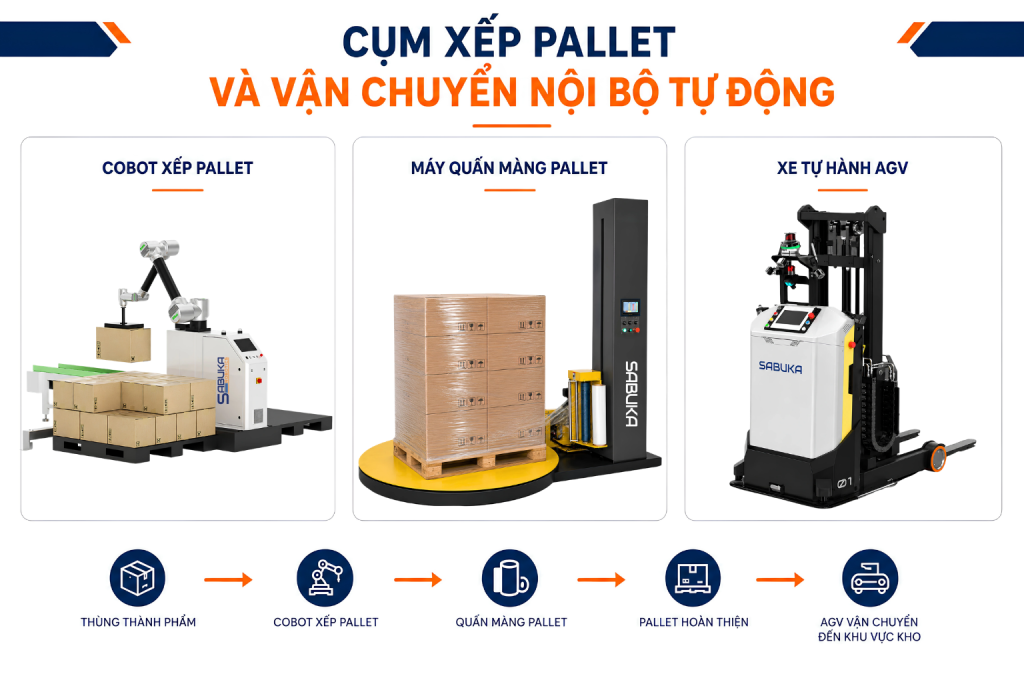

Cụm xếp pallet và vận chuyển nội bộ tự động

Ở cuối dây chuyền chiết rót nước mắm, các thùng thành phẩm cần được gom thành pallet để thuận tiện cho lưu kho và vận chuyển. Tự động hóa khu vực này giúp kết nối dây chuyền sản xuất với logistics nội bộ của nhà máy.

Cobot xếp pallet sắp xếp thùng theo sơ đồ đã lập trình. Pallet sau đó được đưa qua máy quấn màng pallet để cố định hàng hóa trước khi vận chuyển.

Cuối cùng, xe tự hành AGV có thể tiếp nhận pallet và đưa đến khu vực kho theo lệnh của hệ thống. Nhờ đó, dòng sản phẩm được nối liên tục từ chai rỗng ở đầu dây chuyền đến pallet thành phẩm ở cuối quy trình.

Nguyên lý hoạt động của dây chuyền chiết rót nước mắm

Nguyên lý cốt lõi của dây chuyền chiết rót nước mắm là đưa chai đi qua từng trạm theo trình tự xác định, trong đó mỗi công đoạn hoàn thành một nhiệm vụ trước khi chuyển sản phẩm sang thiết bị tiếp theo. Các máy cần được đồng bộ về tốc độ để dòng sản phẩm duy trì liên tục.

Có thể hình dung nguyên lý vận hành theo dòng chảy: Tạo/cấp chai → Vệ sinh → Sấy khô → Cấp chai → Chiết rót → Cấp và đóng nắp → Kiểm tra mức chiết → Kiểm tra niêm phong → Dán nhãn → In date và mã truy xuất → Dựng thùng → Gắp chai vào thùng → Dán thùng → Cân kiểm tra → Xếp pallet → Quấn màng → AGV vận chuyển.

Ở cấu hình 3 in 1, ba bước vệ sinh chai, chiết rót và đóng nắp được tích hợp trong cùng một hệ thống thay vì bố trí thành các máy độc lập. Cấu hình này phù hợp khi doanh nghiệp ưu tiên tốc độ và tính liên tục, trong khi máy tuyến tính mang lại sự linh hoạt hơn cho những nhà máy cần điều chỉnh hoặc thay đổi quy cách thường xuyên.

Điểm quan trọng là năng suất thực tế không chỉ do máy chiết quyết định. Nếu một thiết bị phía sau xử lý chậm hơn đáng kể, sản phẩm sẽ tích tụ và ảnh hưởng đến hiệu suất chung. Vì vậy, thiết kế dây chuyền cần dựa trên năng lực đồng bộ giữa các trạm thay vì lựa chọn từng máy riêng lẻ.

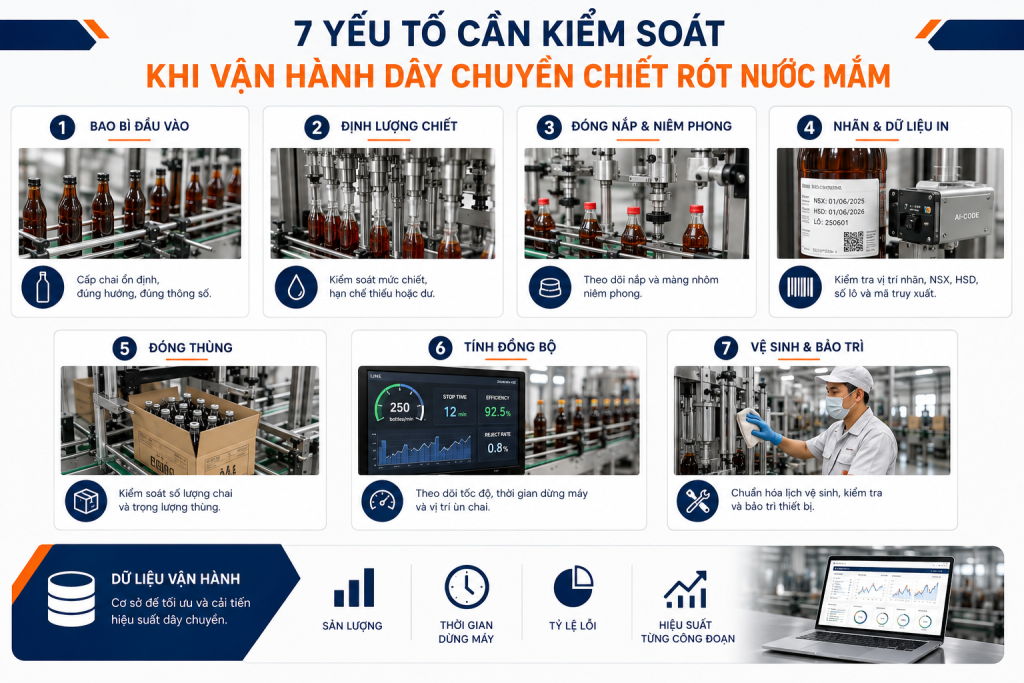

Quy trình vận hành dây chuyền chiết rót nước mắm cần kiểm soát những gì?

Dây chuyền tự động không có nghĩa là doanh nghiệp có thể bỏ qua việc kiểm soát vận hành. Ngược lại, khi sản lượng tăng, một sai lệch kéo dài có thể ảnh hưởng đến số lượng sản phẩm lớn hơn nên quy trình kiểm tra cần được chuẩn hóa.

Trong quá trình vận hành dây chuyền chiết rót nước mắm, doanh nghiệp nên tập trung theo dõi các nhóm yếu tố chính sau:

• Bao bì đầu vào: Chai phải được cấp ổn định, đúng hướng và phù hợp với thông số đã thiết lập.
• Định lượng chiết: Kiểm soát mức sản phẩm để hạn chế thiếu hoặc dư lượng chiết.
• Đóng nắp và niêm phong: Theo dõi tình trạng nắp và màng nhôm nếu bao bì sử dụng lớp niêm phong này.
• Nhãn và dữ liệu in: Kiểm tra vị trí nhãn, NSX, HSD, số lô và mã truy xuất.
• Đóng thùng: Kiểm soát số lượng chai và trọng lượng thùng sau đóng gói.
• Tính đồng bộ: Theo dõi tốc độ từng công đoạn, thời gian dừng máy và các vị trí thường xuyên phát sinh ùn chai.
• Vệ sinh và bảo trì: Chuẩn hóa lịch vệ sinh, kiểm tra và bảo trì thiết bị theo quy trình của nhà máy.

Ngoài kiểm tra trực tiếp, dữ liệu vận hành như sản lượng, thời gian dừng máy, tỷ lệ sản phẩm lỗi và hiệu suất từng công đoạn cũng có thể trở thành cơ sở để doanh nghiệp tiếp tục tối ưu hệ thống.

Dây chuyền chiết rót nước mắm mang lại lợi ích gì cho nhà máy?

Giá trị của tự động hóa không chỉ nằm ở việc chiết được nhiều chai hơn. Khi các công đoạn được kết nối, doanh nghiệp có thể đồng thời cải thiện năng suất, khả năng kiểm soát và mức độ ổn định của quy trình.

Một dây chuyền chiết rót nước mắm được cấu hình phù hợp có thể mang lại những lợi ích chính:

• Kiểm soát định lượng tốt hơn và hạn chế thất thoát sản phẩm.
• Tăng năng suất mà không phải tăng tương ứng lao động trực tiếp.
• Giảm thao tác thủ công tại các công đoạn lặp lại.
• Nâng cao độ đồng đều khi đóng nắp, dán nhãn và đóng thùng.
• Phát hiện sản phẩm không đạt trước khi xuất xưởng.
• Quản lý NSX, HSD, số lô và dữ liệu truy xuất thuận tiện hơn.
• Giảm phụ thuộc vào kinh nghiệm của từng người vận hành.
• Tạo nền tảng để tiếp tục tự động hóa kho và logistics nội bộ.

Xem thêm: Giải pháp tự động hóa dây chuyền chiết rót nước yến năng suất cao

Làm thế nào lựa chọn dây chuyền chiết rót nước mắm phù hợp?

Không có một cấu hình phù hợp cho mọi nhà máy. Một cơ sở nước mắm đang chuyển từ sản xuất thủ công sang bán tự động sẽ có yêu cầu rất khác một nhà máy cần dây chuyền tốc độ cao kết nối trực tiếp với đóng thùng và kho tự động.

Trước khi đầu tư, doanh nghiệp nên xác định rõ một số thông tin làm cơ sở thiết kế:

• Sản lượng hiện tại và công suất mục tiêu.
• Loại nước mắm và yêu cầu chiết rót thực tế.
• Chất liệu, hình dạng và dung tích chai.
• Số lượng quy cách sản phẩm cần xử lý.
• Loại nắp và phương án niêm phong.
• Yêu cầu về nhãn, in date và truy xuất nguồn gốc.
• Mức độ tự động hóa mong muốn.
• Diện tích và cách bố trí mặt bằng hiện tại.
• Khả năng mở rộng công suất trong tương lai.
• Ngân sách và lộ trình đầu tư.

Đặc biệt, doanh nghiệp không nhất thiết phải tự động hóa toàn bộ ngay trong một giai đoạn. Với nhà máy SME, có thể ưu tiên những điểm đang gây nghẽn như chiết rót, đóng nắp và dán nhãn trước, sau đó mở rộng sang Case Packer, palletizing và AGV khi sản lượng tăng. Cách tiếp cận theo từng giai đoạn cũng phù hợp với định hướng tận dụng thiết bị hiện hữu thay vì phải thay mới toàn bộ dây chuyền chiết rót nước mắm.

Kết luận

Dây chuyền chiết rót nước mắm là một hệ thống liên hoàn chứ không đơn thuần là máy chiết rót. Từ chuẩn bị chai, chiết và đóng nắp đến kiểm tra, truy xuất, đóng thùng, xếp pallet và vận chuyển nội bộ, hiệu quả cuối cùng phụ thuộc vào khả năng phối hợp giữa toàn bộ các công đoạn.

Máy chiết rót tuyến tính phù hợp với những bài toán cần sự linh hoạt và công suất vừa phải, trong khi hệ thống 3 in 1 là lựa chọn đáng cân nhắc cho dây chuyền tốc độ cao cần tích hợp rửa, chiết và đóng nắp. Các công đoạn phía sau cũng cần được tính toán đồng bộ để tránh tạo điểm nghẽn và đảm bảo sản phẩm được kiểm soát xuyên suốt trước khi nhập kho.

CVM Group có thể khảo sát hiện trạng nhà máy, phân tích công suất, quy cách bao bì và mức độ tự động hóa mong muốn để xây dựng dây chuyền chiết rót nước mắm phù hợp theo từng giai đoạn đầu tư. Doanh nghiệp đang lên kế hoạch đầu tư hoặc nâng cấp dây chuyền có thể liên hệ đội ngũ kỹ thuật để khảo sát, tư vấn cấu hình và lập báo giá dựa trên nhu cầu sản xuất thực tế.
