Một nhà máy sản xuất nước tinh khiết hay nước giải khát có thể vận hành hàng trăm nghìn chai mỗi ngày, nhưng chỉ cần một công đoạn không đồng bộ là toàn bộ năng suất bị kéo xuống. Chiết thiếu thể tích, đóng nắp không kín, nhãn dán lệch hay đóng thùng sai số lượng, mỗi sự cố nhỏ đó cộng dồn lại thành chi phí và rủi ro rất lớn theo thời gian.

Đó là lý do dây chuyền chiết rót tự động ra đời không chỉ để thay thế nhân công mà để kiểm soát toàn bộ quy trình theo một tiêu chuẩn nhất quán, từ khi chai trống đi vào đến khi thùng hàng rời nhà máy. Bài viết này trình bày toàn bộ cấu trúc, quy trình vận hành và ứng dụng thực tế của hệ thống này theo từng ngành sản xuất.

Dây chuyền chiết rót là gì?

Dây chuyền chiết rót là hệ thống máy móc và thiết bị được kết nối liên tục, thực hiện toàn bộ quá trình từ chuẩn bị bao bì, nạp sản phẩm vào chai hoặc bình chứa, đóng kín, kiểm tra chất lượng đến dán nhãn và đóng gói thành phẩm. Trong mô hình tự động hóa, các công đoạn này diễn ra liên tiếp trên cùng một dòng chảy sản phẩm mà không cần dừng máy hay can thiệp thủ công giữa các bước.

Một dây chuyền chiết rót tự động hoàn chỉnh thường bao gồm năm nhóm thiết bị chính phối hợp với nhau. Nhóm xử lý chai chuẩn bị bao bì sạch và đúng chuẩn trước khi nạp sản phẩm. Nhóm chiết rót đưa sản phẩm vào chai với thể tích chính xác. Nhóm đóng nắp niêm phong và kiểm tra độ kín. Nhóm dán nhãn và truy xuất gắn thông tin nhận diện lên từng đơn vị sản phẩm. Nhóm đóng gói và xếp hàng lên pallet hoàn thiện thành phẩm và chuẩn bị xuất kho.

Quy trình dây chuyền chiết rót tự động

Nhiều doanh nghiệp e ngại rằng vận hành một dây chuyền chiết rót tự động đòi hỏi đội ngũ kỹ thuật lớn và quy trình phức tạp. Thực tế, khi được thiết kế đồng bộ từ đầu, toàn bộ hệ thống vận hành liên tục theo một logic đơn giản đưa sản phẩm đi từ đầu đến cuối dây chuyền theo trình tự cố định, mỗi trạm hoàn thành đúng một nhiệm vụ rồi chuyển tiếp sang trạm kế tiếp.

1. Tạo và xử lý chai trong dây chuyền chiết rót tự động

Đây là công đoạn đầu tiên và cũng là nền tảng cho toàn bộ quy trình phía sau. Nếu chai không đạt chuẩn về hình dạng, độ sạch hay độ khô, mọi bước tiếp theo đều bị ảnh hưởng.

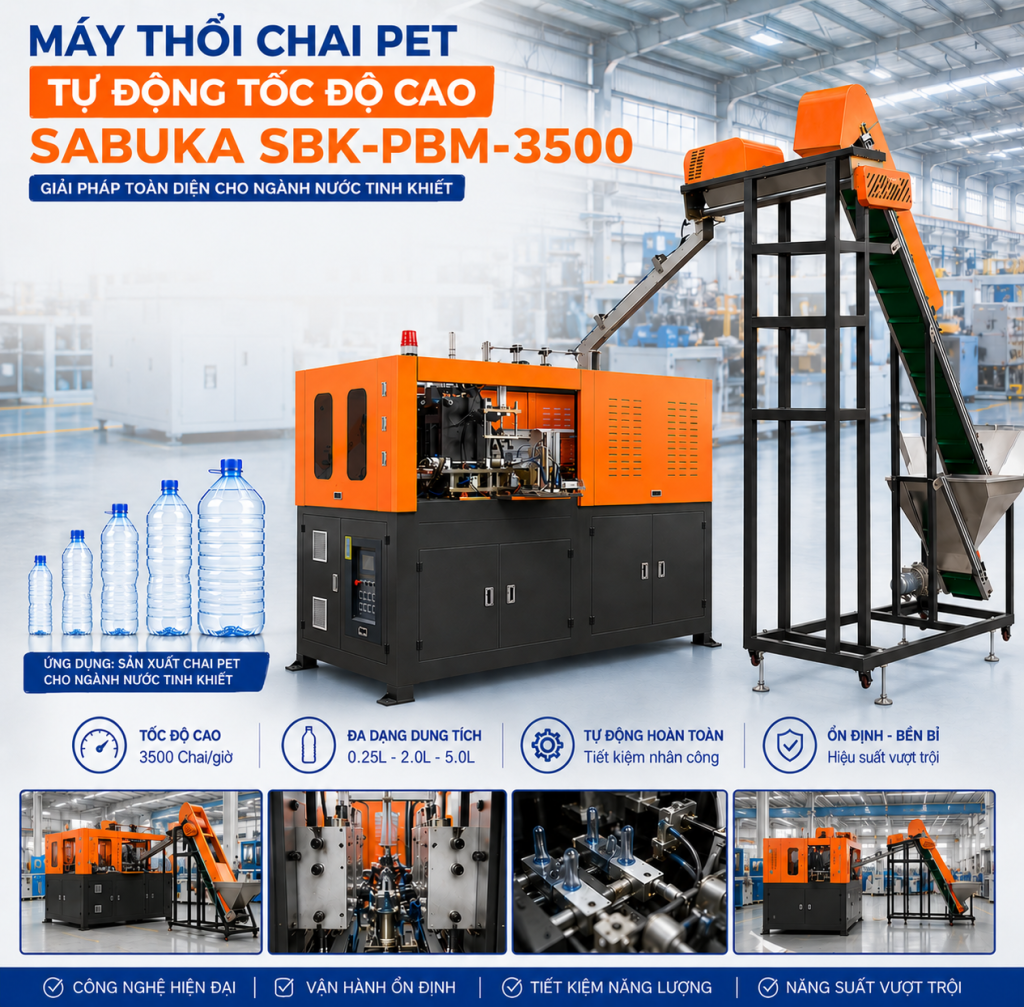

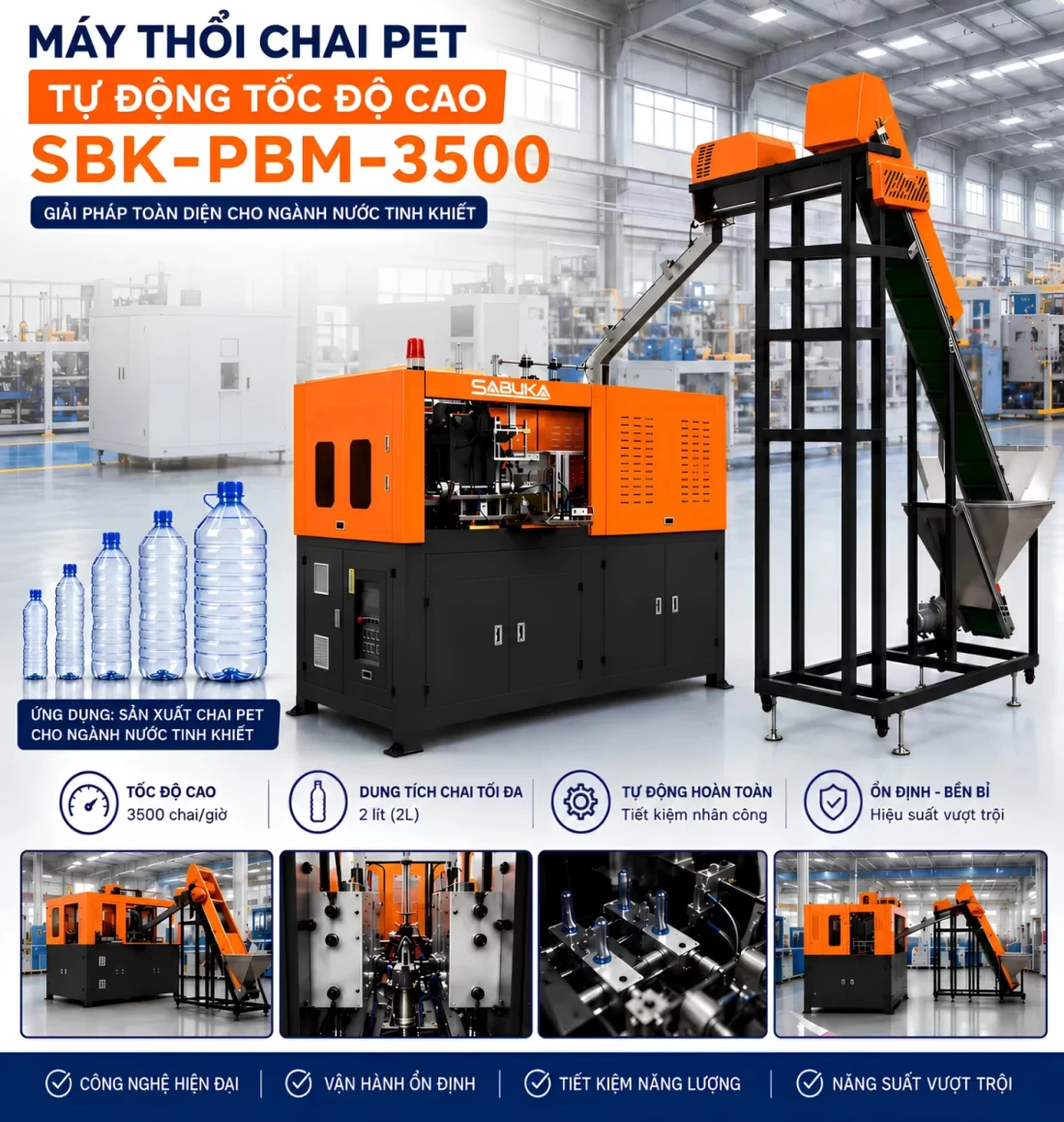

Máy thổi chai tạo hình chai PET trực tiếp từ phôi nhựa theo khuôn định sẵn ngay trên dây chuyền. Nhà máy chủ động hoàn toàn nguồn chai đầu vào mà không phụ thuộc vào nhập ngoài, đồng thời kiểm soát được độ đồng đều về kích thước, độ dày thành chai và chất lượng bề mặt trên từng mẻ sản xuất.

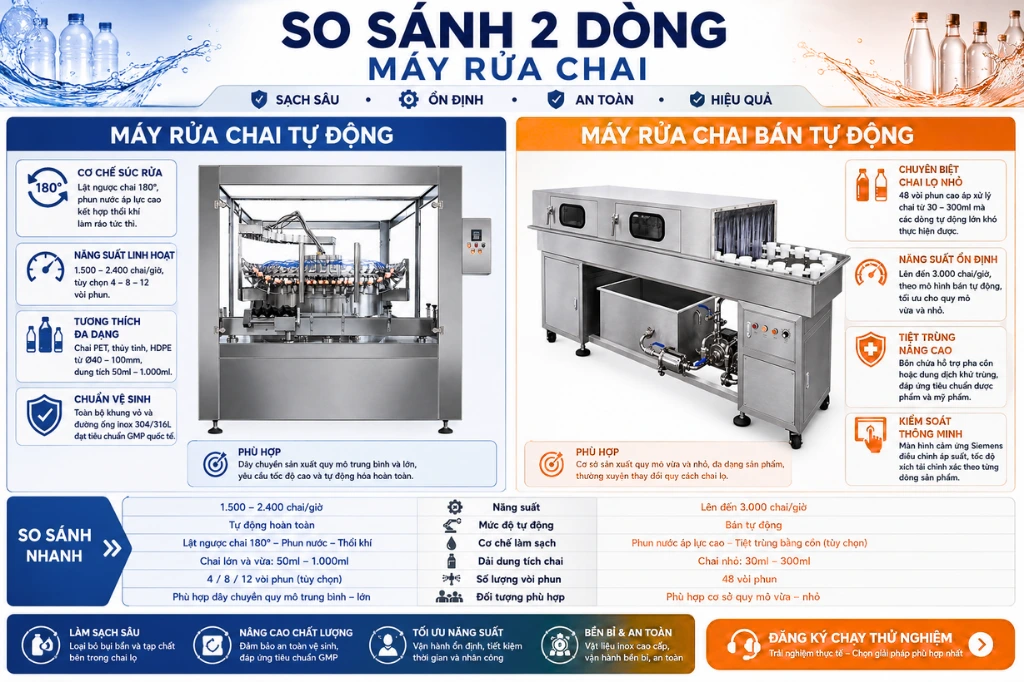

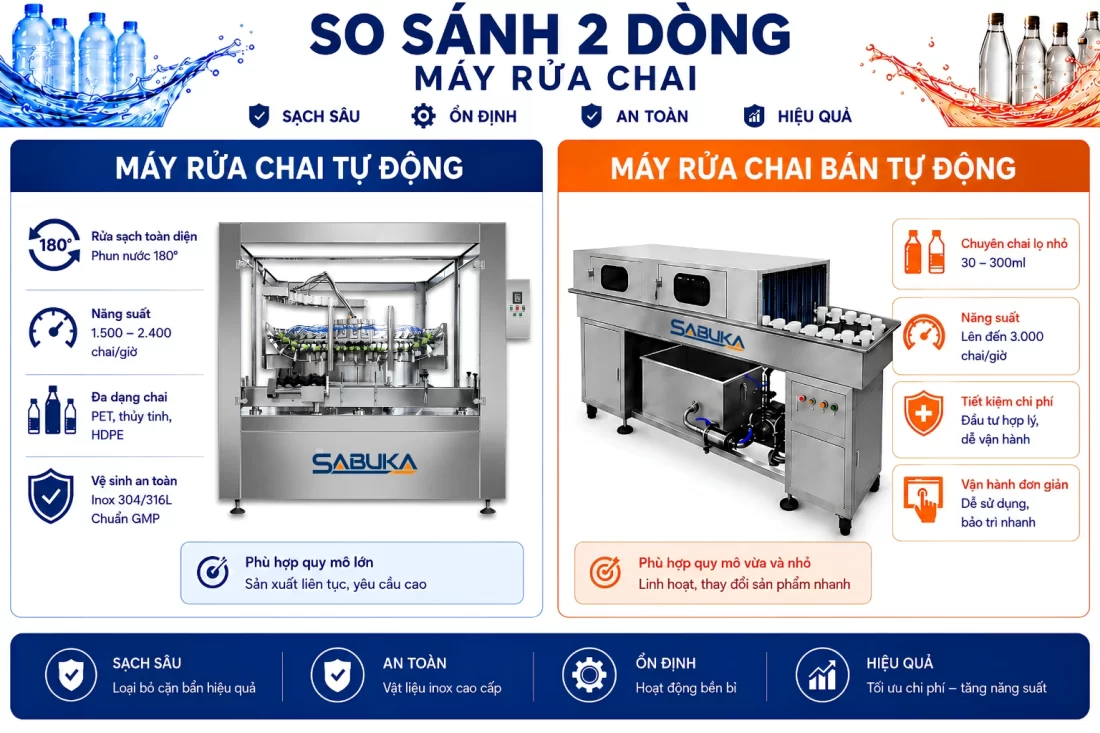

Sau khi tạo hình, chai được đưa qua máy rửa để loại bỏ bụi, vi khuẩn và tạp chất bám trên thành bên trong trước khi tiếp xúc với sản phẩm. Máy rửa tự động phù hợp với dây chuyền tốc độ cao và yêu cầu vệ sinh nghiêm ngặt như nước tinh khiết hay dược phẩm, trong khi phiên bản bán tự động đáp ứng tốt cho các nhà máy quy mô vừa cần linh hoạt hơn trong vận hành.

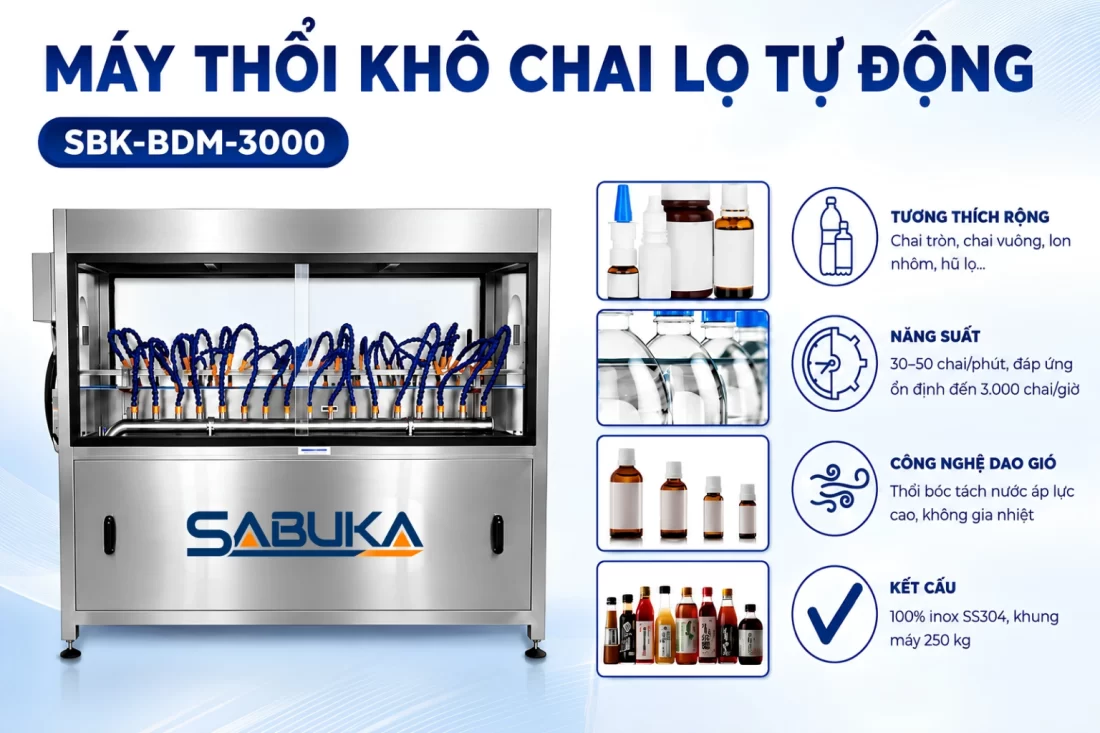

Sau khi rửa, chai cần được sấy khô hoàn toàn trước khi chuyển sang công đoạn chiết rót. Độ ẩm còn tồn đọng bên trong chai có thể pha loãng sản phẩm, tạo điều kiện cho vi khuẩn phát triển hoặc ảnh hưởng đến độ bám dính của nhãn sau này. Máy sấy khô chai lọ sử dụng luồng khí sạch có kiểm soát nhiệt độ để xử lý nhanh và đồng đều mà không làm biến dạng chai.

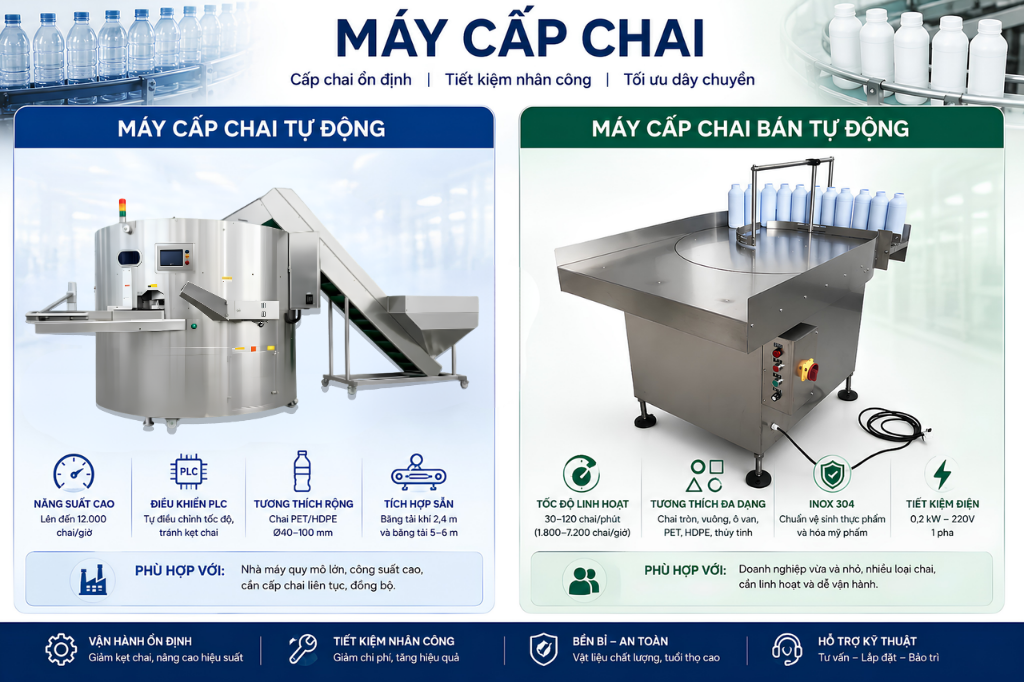

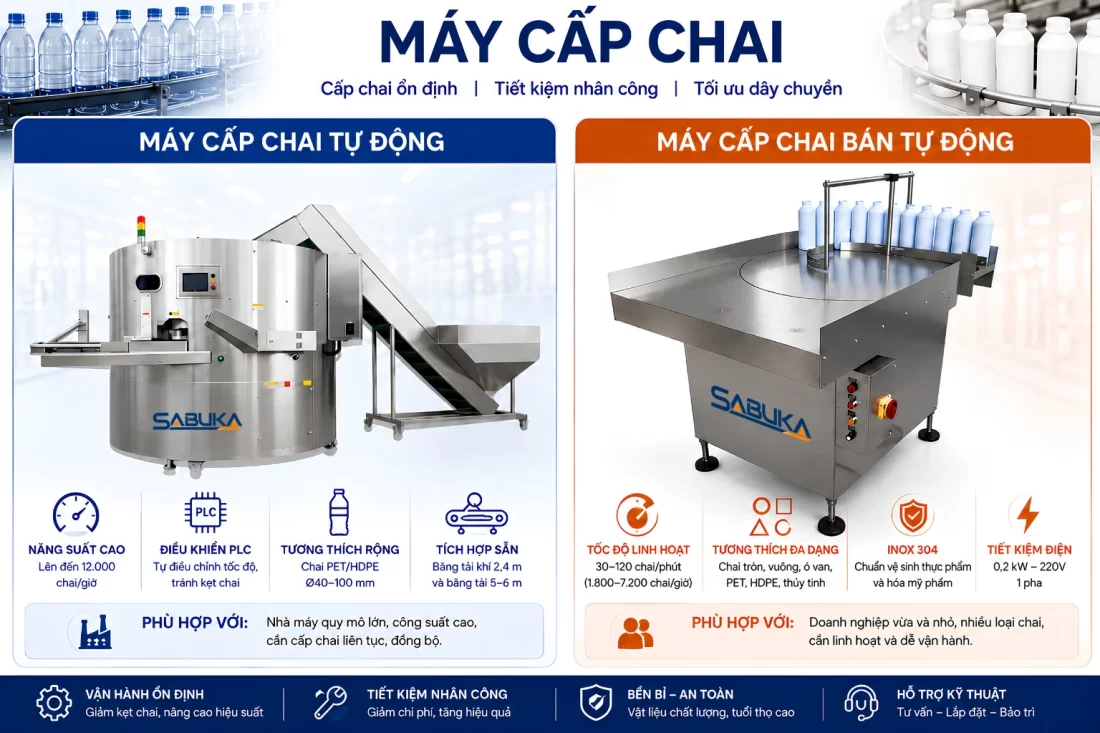

Máy cấp chai đảm nhận việc sắp xếp chai từ trạng thái lộn xộn thành hàng ngay ngắn và đưa vào đúng vị trí trên băng tải theo nhịp dây chuyền. Phiên bản tự động xử lý liên tục ở tốc độ cao mà không cần can thiệp, trong khi phiên bản bán tự động phù hợp với các dây chuyền thay đổi quy cách chai thường xuyên hoặc sản lượng chưa đủ lớn để đầu tư hoàn toàn tự động.

2. Chiết rót sản phẩm

Công đoạn chiết rót là trung tâm của toàn bộ dây chuyền. Độ chính xác ở bước này quyết định trực tiếp đến chất lượng sản phẩm và chi phí nguyên liệu.

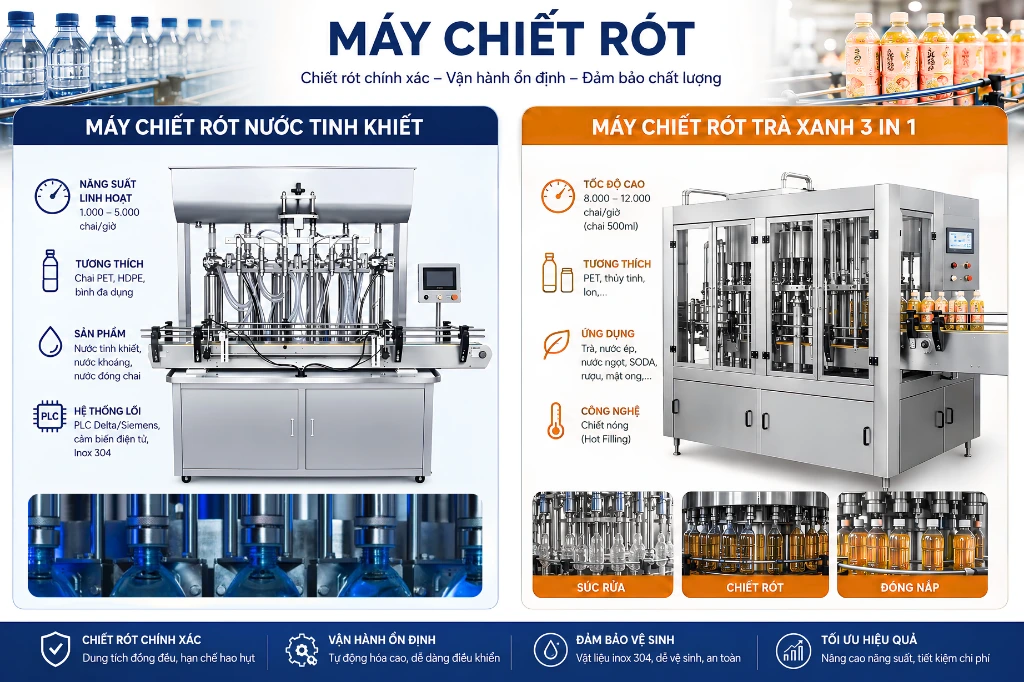

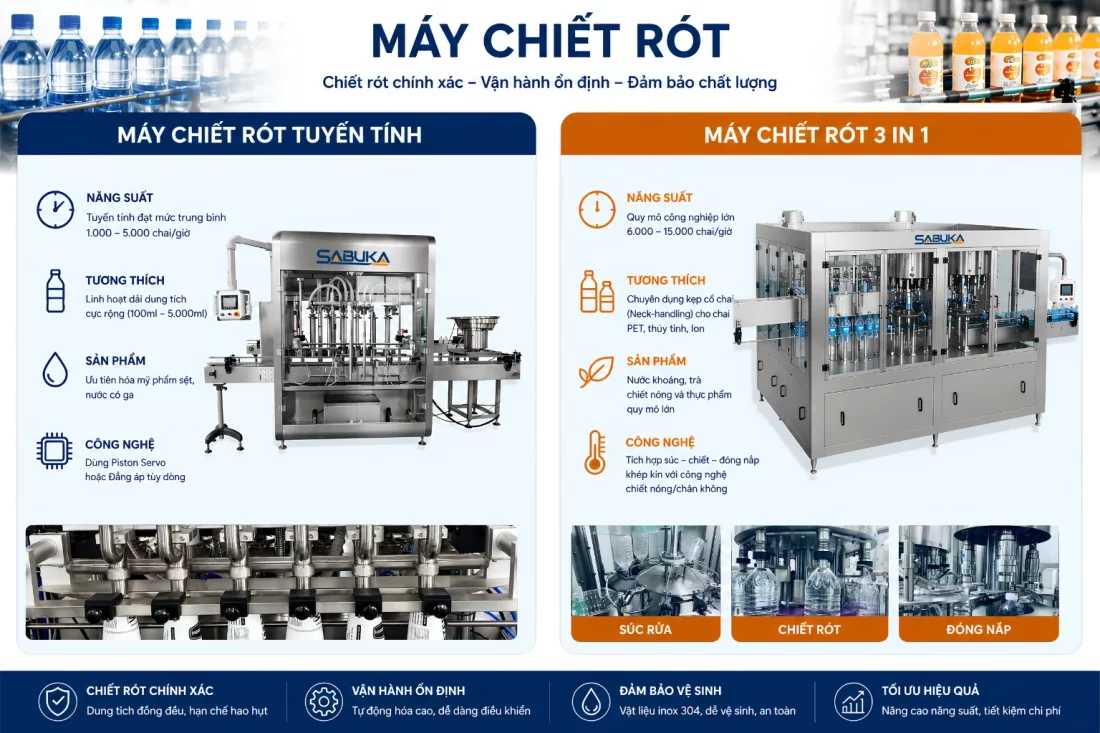

Máy chiết rót tuyến tính bố trí các đầu chiết thành hàng thẳng, sản phẩm di chuyển theo một chiều từ đầu vào đến đầu ra. Thiết kế này phù hợp với các dây chuyền có tốc độ vừa phải hoặc sản phẩm cần thời gian chiết dài hơn như dầu nhớt, hóa chất, thuốc bảo vệ thực vật hay các loại gia vị đặc. Cấu trúc thẳng hàng giúp thao tác vệ sinh, điều chỉnh thể tích và bảo trì định kỳ dễ dàng hơn so với các dòng máy dạng vòng tròn, đặc biệt phù hợp với nhà máy thường xuyên thay đổi quy cách sản phẩm.

Máy chiết rót 3 in 1 tích hợp ba công đoạn súc rửa chai, chiết rót và đóng nắp trong cùng một hệ thống khép kín dạng vòng tròn. Toàn bộ quy trình diễn ra liên tục mà không để chai tiếp xúc với môi trường ngoài giữa các bước, giúp đảm bảo vệ sinh và giảm thiểu rủi ro nhiễm khuẩn. Đây là lựa chọn tiêu chuẩn cho các dây chuyền tốc độ cao trong ngành nước tinh khiết, nước giải khát, bia và gia vị lỏng có độ ăn mòn cao như nước mắm, nước tương hay giấm.

3. Đóng nắp và kiểm tra trong dây chuyền chiết rót tự động

Sau khi sản phẩm được nạp đủ thể tích, công đoạn đóng nắp niêm phong chai và kiểm tra độ kín ngay lập tức để không có chai lỗi nào lọt sang công đoạn tiếp theo.

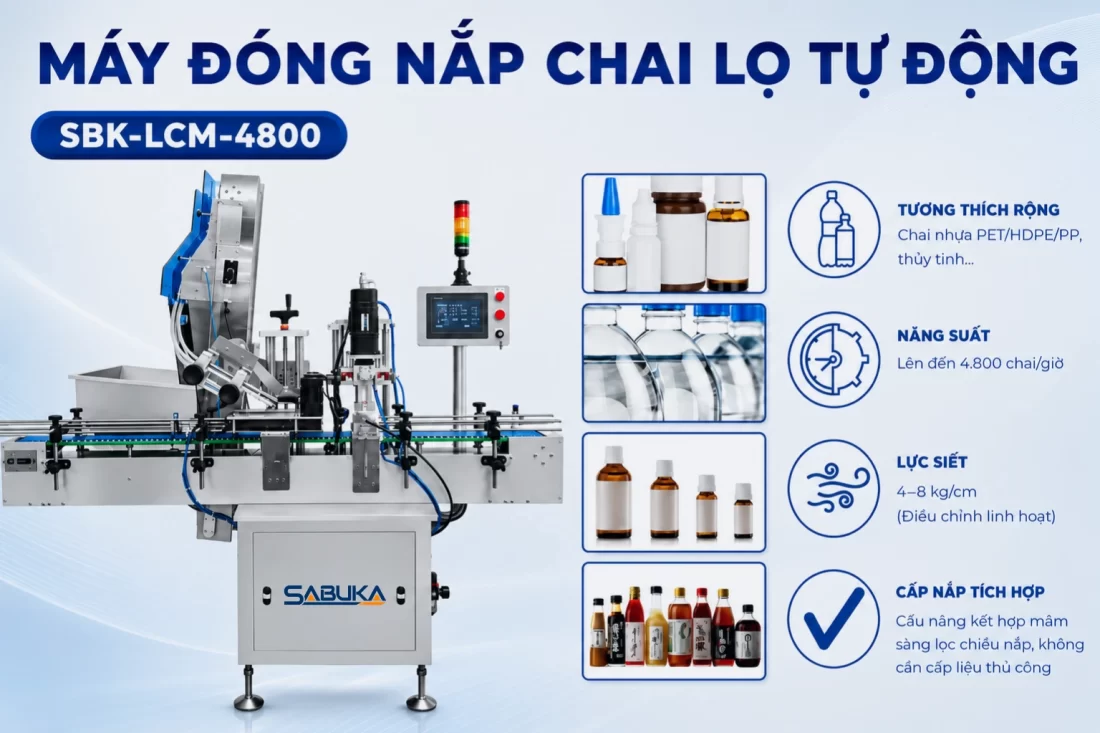

Máy cấp và đóng nắp tự động lấy nắp từ phễu chứa, định hướng đúng chiều và vặn chặt lên miệng chai với lực xoắn được cài đặt sẵn. Lực xoắn đồng đều đảm bảo nắp không bị lỏng dẫn đến rò rỉ, đồng thời không quá chặt gây khó mở khi sử dụng.

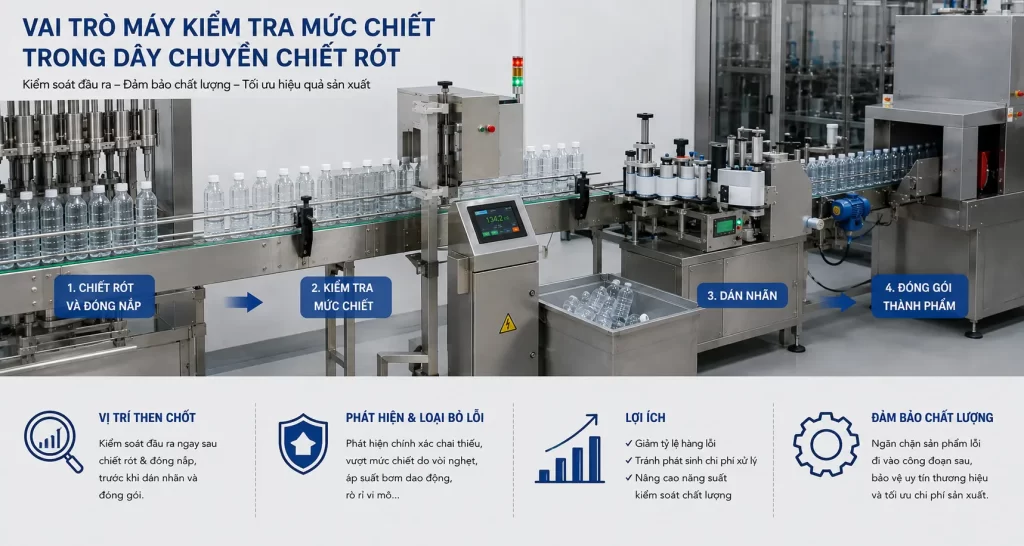

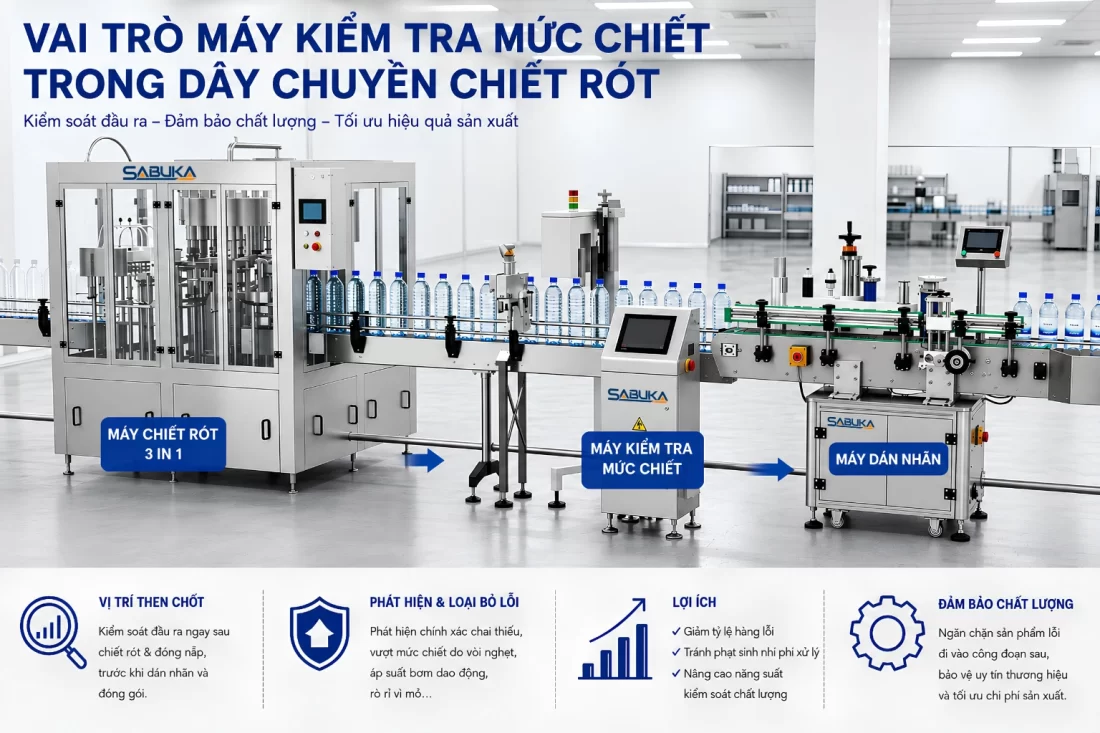

Máy kiểm tra mức chất lỏng sử dụng cảm biến quang học hoặc tia X để xác nhận thể tích bên trong từng chai mà không cần mở nắp. Những chai không đạt mức yêu cầu sẽ bị loại ra tự động trước khi chuyển sang niêm phong.

4. Niêm phong và bảo vệ

Đây là lớp bảo vệ thứ hai sau đóng nắp, đặc biệt quan trọng với các sản phẩm yêu cầu chống giả mạo hoặc bảo quản lâu dài.

Máy siêu màng nhôm ứng dụng nguyên lý cảm ứng điện từ để hàn màng nhôm vào miệng chai mà không cần tiếp xúc trực tiếp, đảm bảo độ kín tuyệt đối và ngăn ngừa oxy xâm nhập. Công nghệ này được dùng phổ biến trong ngành nước tinh khiết, dược phẩm và thực phẩm chức năng.

Máy kiểm tra rò rỉ xác nhận từng chai đã được niêm phong hoàn toàn bằng cách tạo áp suất hoặc chân không và đo phản ứng của chai. Bước kiểm tra này diễn ra tự động 100%, không bỏ sót và không làm chậm tốc độ dây chuyền.

5. Dán nhãn và truy xuất

Sau khi sản phẩm đã được đóng kín và kiểm tra, công đoạn dán nhãn gắn thông tin nhận diện lên từng chai và kết nối sản phẩm vào hệ thống truy xuất nguồn gốc.

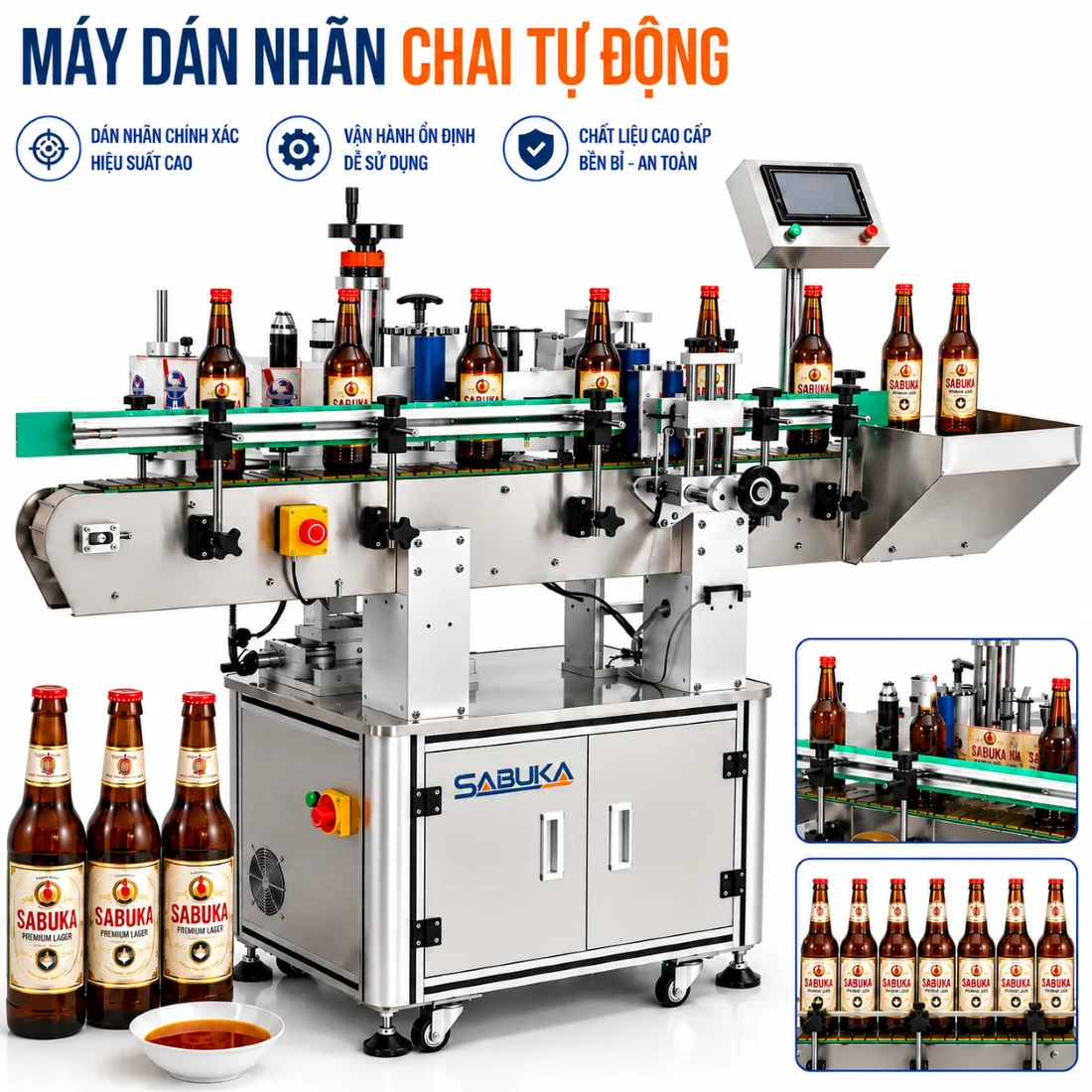

Máy dán nhãn tự động dán nhãn giấy hoặc nhãn màng co lên thân chai với vị trí và độ căng đồng đều. Tốc độ dán nhãn tương thích với tốc độ dây chuyền, đảm bảo không tạo ra điểm thắt cổ chai trong toàn bộ quy trình.

Máy phóng nhãn bọc nhãn màng co toàn thân chai và dùng hơi nóng để co nhãn khít theo hình dạng chai. Hình thức này phổ biến với các sản phẩm nước giải khát và bia muốn thể hiện thiết kế bao bì toàn diện.

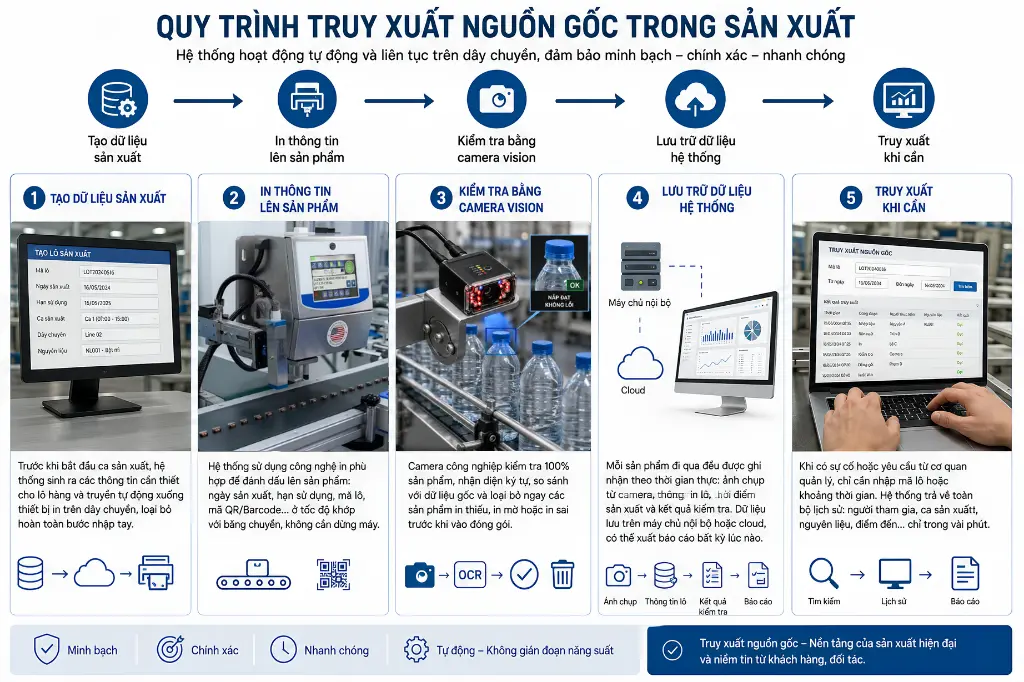

Hệ thống in date và truy xuất nguồn gốc đánh mã lô, ngày sản xuất, hạn sử dụng và mã QR lên từng đơn vị sản phẩm ngay trên dây chuyền. Dữ liệu được lưu tự động vào hệ thống quản lý, phục vụ cho việc truy ngược lô hàng khi cần kiểm định hoặc xử lý khiếu nại.

6. Đóng thùng và xếp hàng lên pallet

Công đoạn cuối cùng hoàn thiện thành phẩm theo đơn vị thùng và pallet để chuẩn bị nhập kho hoặc xuất hàng.

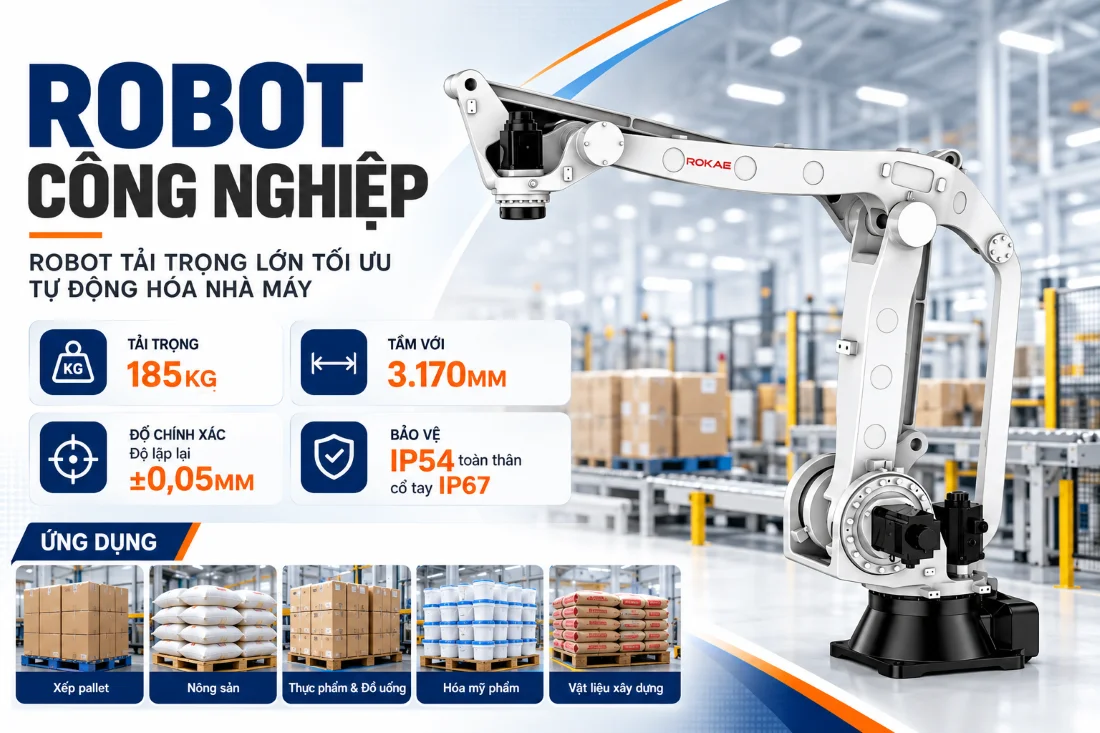

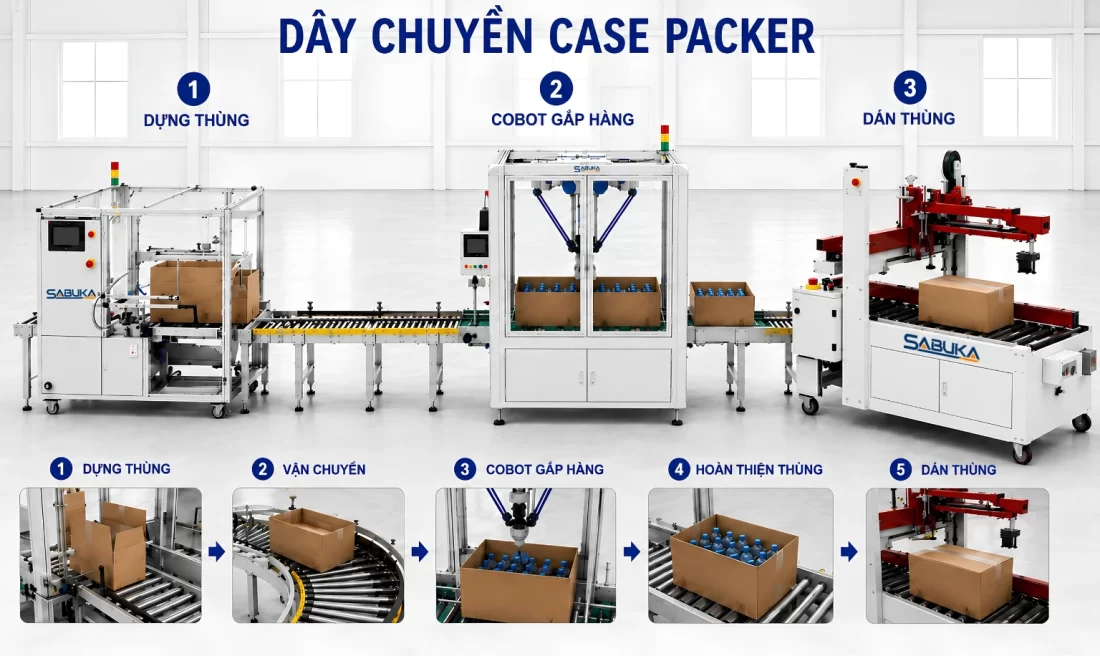

Case packer tự động xếp chai vào thùng carton theo số lượng và cấu hình đã cài đặt. Robot gắp sản phẩm hỗ trợ xử lý các chai có hình dạng phức tạp hoặc cần xếp theo nhiều lớp. Máy dán thùng và in date hoàn thiện thùng carton bằng cách dán băng keo và in thông tin lô hàng lên mặt ngoài.

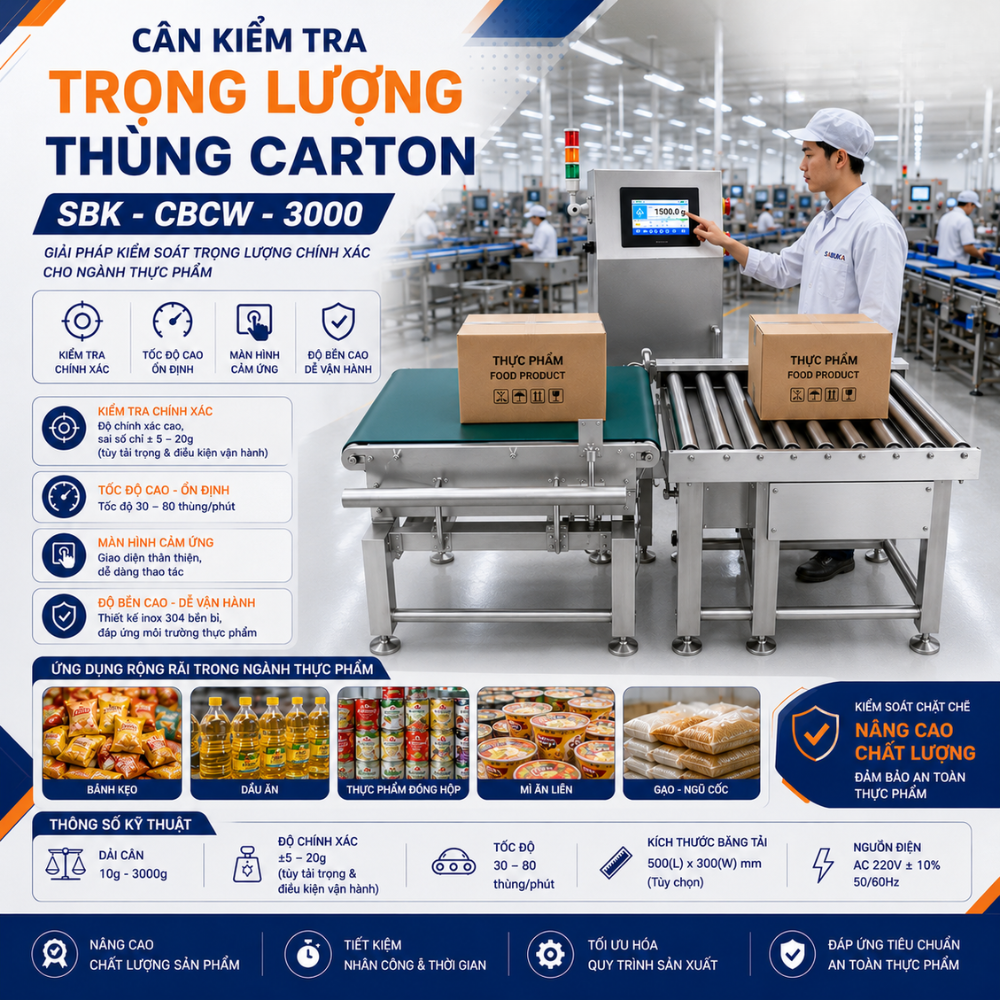

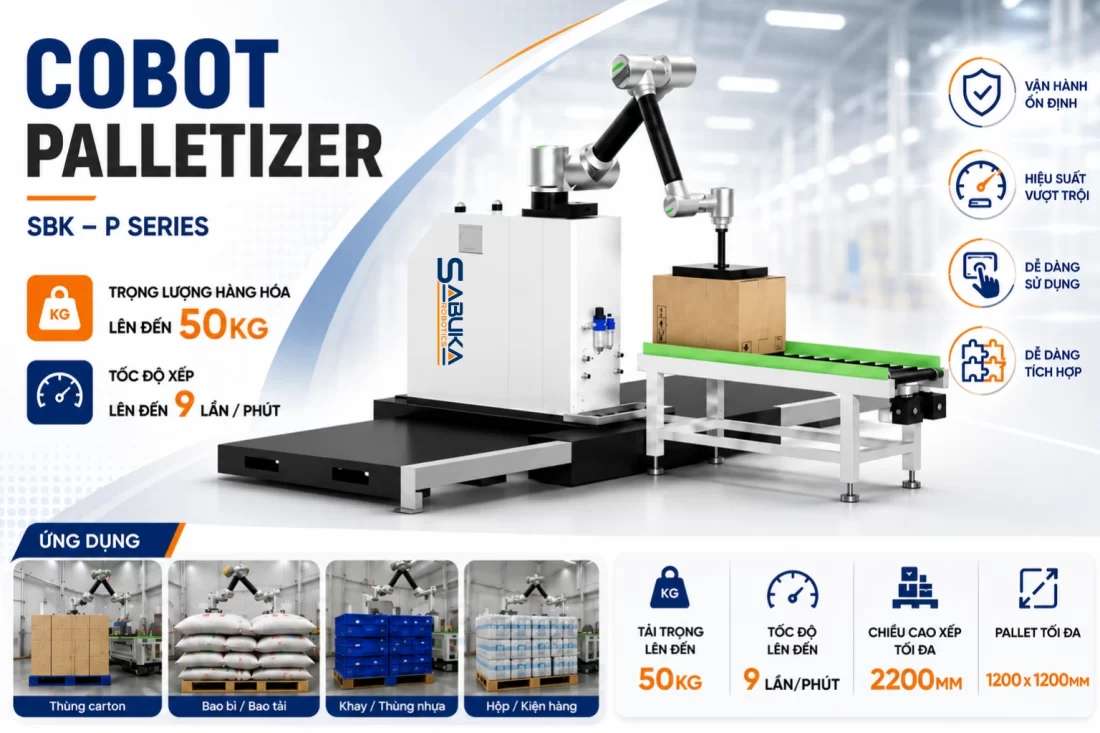

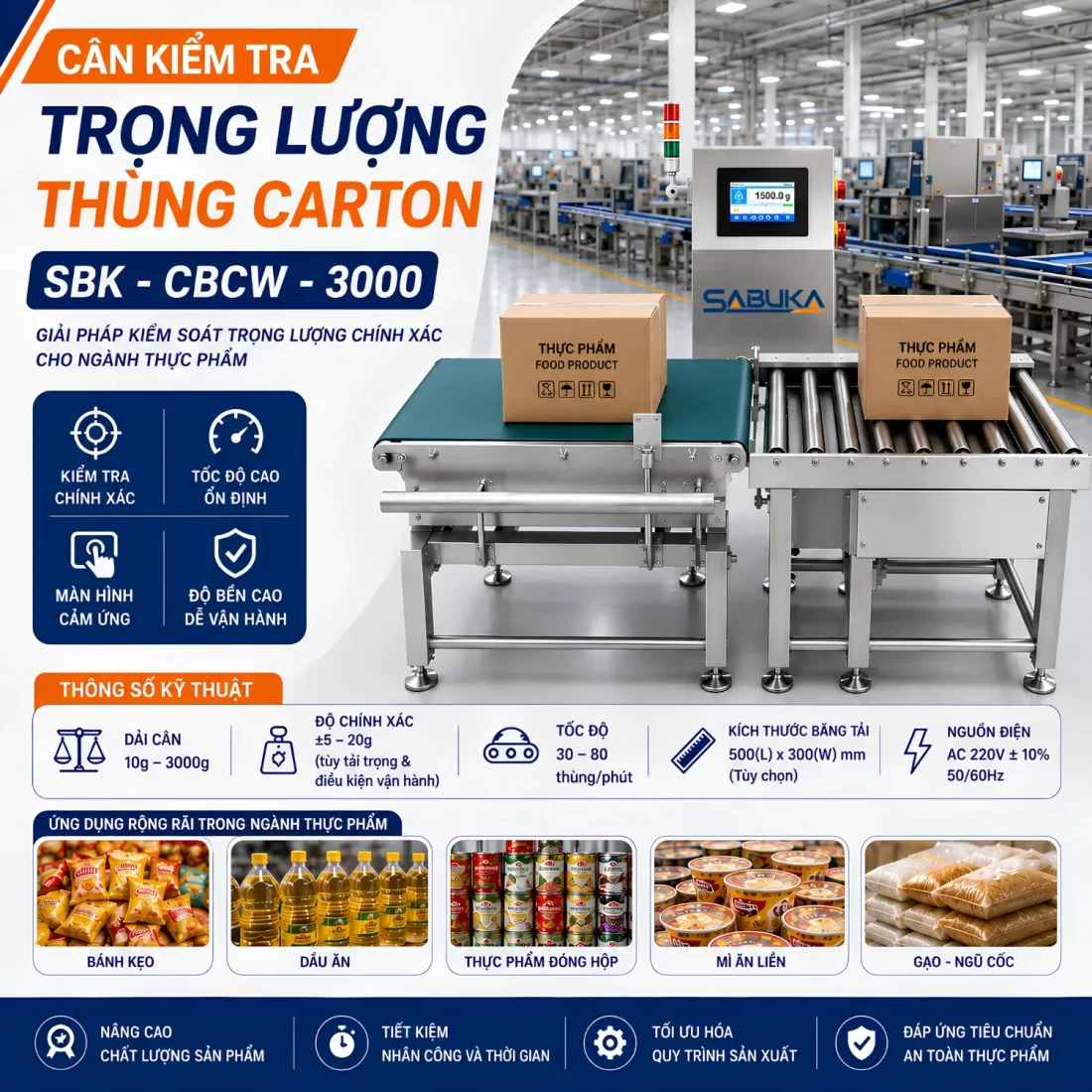

Cân kiểm tra xác nhận trọng lượng từng thùng trước khi chuyển sang bước tiếp theo, phát hiện thùng thiếu chai hoặc thừa chai ngay lập tức. Robot pallet xếp thùng lên pallet theo sơ đồ đã lập trình, đảm bảo độ ổn định trong quá trình vận chuyển. Máy quấn màng bọc toàn bộ pallet bằng màng stretch để cố định hàng hóa. Robot vận chuyển chuyển pallet thành phẩm vào khu vực kho theo lệnh từ hệ thống điều khiển trung tâm.

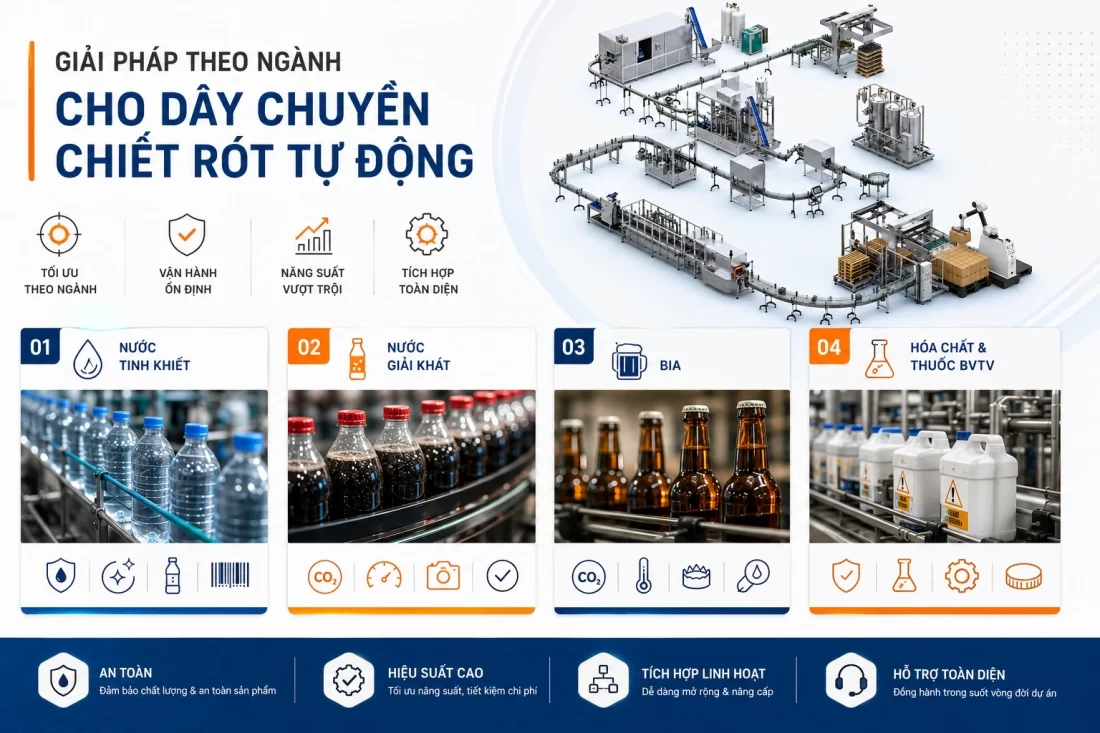

Giải pháp theo ngành cho dây chuyền chiết rót tự động

Không có một cấu hình dây chuyền chiết rót tự động nào phù hợp với tất cả mọi ngành. Mỗi sản phẩm có đặc tính riêng về độ nhớt, áp suất, yêu cầu vệ sinh và tốc độ sản xuất, đòi hỏi cấu hình thiết bị và thông số kỹ thuật khác nhau. Dưới đây là bốn ngành trọng điểm cùng những yêu cầu đặc thù mà dây chuyền cần đáp ứng.

Dây chuyền chiết rót nước tinh khiết

Nước tinh khiết là sản phẩm có yêu cầu vệ sinh khắt khe nhất trong nhóm đồ uống. Toàn bộ các bộ phận tiếp xúc trực tiếp với sản phẩm phải làm từ thép không gỉ 316L hoặc vật liệu thực phẩm được chứng nhận, đồng thời phải có khả năng vệ sinh tại chỗ mà không cần tháo rời thiết bị.

Tốc độ dây chuyền thường dao động từ vài nghìn đến hàng chục nghìn chai mỗi giờ tùy công suất nhà máy. Máy chiết rót 3 trong 1 là lựa chọn tiêu chuẩn vì giảm thiểu tối đa tiếp xúc với không khí trong suốt quá trình chiết. Hệ thống in date và truy xuất nguồn gốc cần được tích hợp để đáp ứng yêu cầu ngày càng chặt chẽ từ nhà phân phối và chuỗi bán lẻ.

Dây chuyền chiết rót nước giải khát

Nước giải khát có gas đòi hỏi dây chuyền xử lý được áp suất CO₂ hòa tan trong sản phẩm. Quá trình chiết cần diễn ra trong điều kiện áp suất cân bằng để tránh mất gas và hiện tượng trào bọt làm sai thể tích.

Tốc độ dây chuyền cho nước giải khát thường cao hơn nước tinh khiết do nhu cầu sản lượng lớn. Máy dán nhãn và phóng nhãn cần hoạt động đồng bộ với tốc độ chiết, trong khi hệ thống đóng gói cần được tích hợp liền mạch để không tạo ra điểm ùn tắc. Camera vision kiểm tra nhãn và máy kiểm tra mức chất lỏng là bước không thể bỏ qua trước khi sản phẩm vào thùng.

Dây chuyền chiết rót bia

Bia là sản phẩm nhạy cảm nhất với oxy và nhiệt độ trong toàn bộ nhóm đồ uống có gas. Tiếp xúc với oxy dù chỉ một lượng nhỏ trong quá trình chiết sẽ làm thay đổi hương vị và rút ngắn hạn sử dụng. Vì vậy dây chuyền chiết rót bia cần áp dụng công nghệ chiết đẳng áp và bơm CO₂ đuổi oxy khỏi không gian đầu chai trước khi đóng nắp.

Thiết bị đóng nắp bia yêu cầu độ chính xác cao hơn so với nước giải khát thông thường, đặc biệt với nắp crown Cork. Hệ thống kiểm tra rò rỉ và kiểm tra mức chất lỏng cần hoạt động ổn định ở tốc độ cao để theo kịp công suất chiết.

Dây chuyền chiết rót hóa chất và thuốc bảo vệ thực vật

Hóa chất và thuốc bảo vệ thực vật đặt ra những yêu cầu hoàn toàn khác so với nhóm thực phẩm. Ưu tiên hàng đầu là an toàn lao động và khả năng chịu ăn mòn của toàn bộ thiết bị tiếp xúc với sản phẩm.

Máy chiết rót cho nhóm này thường sử dụng vật liệu PP, PVDF hoặc thép không gỉ 316L với gioăng chịu hóa chất. Hệ thống phải được thiết kế kín hoàn toàn để tránh hơi độc phát tán ra môi trường làm việc. Máy đóng nắp cần lực xoắn lớn và chính xác để đảm bảo chai không rò rỉ trong quá trình vận chuyển và bảo quản. Truy xuất nguồn gốc theo lô là yêu cầu bắt buộc theo quy định quản lý thuốc bảo vệ thực vật hiện hành.

Lợi ích khi triển khai dây chuyền chiết rót tự động

Quyết định đầu tư vào dây chuyền chiết rót tự động thường được cân nhắc dựa trên chi phí trước mắt. Tuy nhiên, khi nhìn vào toàn bộ vòng đời vận hành, lợi ích thu về vượt xa phần đầu tư ban đầu ở nhiều khía cạnh khác nhau.

Về nhân công, một dây chuyền tự động hóa toàn phần có thể thay thế từ 10 đến 30 nhân công tùy công suất, đồng thời loại bỏ rủi ro sai sót do mệt mỏi hay thiếu tập trung trong ca dài. Chi phí nhân sự giảm trong khi chất lượng đầu ra duy trì ổn định 24/7.

Về độ chính xác, các thiết bị chiết rót tự động duy trì sai số thể tích dưới 1% so với mức sai số 2–5% phổ biến khi chiết thủ công. Điều này có nghĩa là tiết kiệm nguyên liệu thực tế mỗi ca sản xuất, cộng dồn thành con số đáng kể trong một năm vận hành.

Về lỗi sản phẩm, hệ thống camera vision và cảm biến tự động loại phẩm ngay trên dây chuyền trước khi sản phẩm lỗi vào thùng đóng gói. Tỷ lệ hàng trả về từ thị trường giảm rõ rệt, kéo theo giảm chi phí xử lý và bảo vệ uy tín thương hiệu.

Về tốc độ sản xuất, dây chuyền chiết rót tự động vận hành liên tục với tốc độ đồng đều mà không có điểm dừng giữa các công đoạn. Công suất thực tế tăng đáng kể so với mô hình bán tự động hoặc thủ công cùng diện tích mặt bằng.

Về khả năng mở rộng, hầu hết các hệ thống hiện đại được thiết kế theo mô-đun, cho phép nâng cấp từng trạm hoặc thêm dây chuyền song song mà không cần đập toàn bộ hệ thống cũ. Doanh nghiệp có thể bắt đầu ở công suất vừa phải và mở rộng dần theo nhu cầu thị trường mà không mất đi khoản đầu tư ban đầu.

Kết luận

Dây chuyền chiết rót tự động không còn là lợi thế riêng của các tập đoàn lớn. Với sự phát triển của công nghệ và sự đa dạng trong lựa chọn thiết bị, ngay cả các nhà máy quy mô vừa cũng có thể xây dựng hệ thống phù hợp với ngân sách và công suất thực tế của mình.

Điều quan trọng là lựa chọn đúng cấu hình từ đầu dựa trên đặc thù sản phẩm, yêu cầu vệ sinh và định hướng mở rộng trong tương lai. Một hệ thống được tư vấn và thiết kế đồng bộ ngay từ giai đoạn lên kế hoạch sẽ vận hành hiệu quả hơn nhiều so với việc ghép nối thiết bị từ nhiều nguồn khác nhau.
