Trong sản xuất chai, hiệu quả không chỉ phụ thuộc vào tốc độ của máy chiết rót mà còn nằm ở cách các công đoạn được kết nối thành một quy trình thống nhất. Dây chuyền đóng gói chai tự động có thể liên kết từ cấp chai, xử lý chai, chiết rót, đóng nắp, kiểm tra đến dán nhãn và đóng thùng, giúp doanh nghiệp giảm các điểm gián đoạn trong quá trình sản xuất.

Tuy nhiên, không phải mọi dây chuyền chiết rót tự động đều có cùng cấu hình. Loại chai, đặc tính sản phẩm, dung tích, sản lượng mục tiêu và yêu cầu kiểm soát chất lượng sẽ quyết định công nghệ cũng như thiết bị cần tích hợp. Vì vậy, doanh nghiệp nên tiếp cận dây chuyền đóng gói chai như một yêu cầu tổng thể thay vì chỉ lựa chọn từng máy riêng lẻ.

Dây chuyền đóng gói chai là gì và giải quyết yêu cầu nào trong sản xuất?

Dây chuyền đóng gói chai là hệ thống gồm nhiều thiết bị được kết nối để thực hiện liên tục các công đoạn từ đưa chai rỗng vào dây chuyền, làm sạch, chiết sản phẩm, đóng nắp, kiểm tra, dán nhãn đến đóng thùng và đưa thành phẩm về khu vực kho. Mức độ tự động hóa có thể thay đổi tùy theo quy mô nhà máy và yêu cầu sản xuất.

Với doanh nghiệp đang vận hành nhiều công đoạn thủ công hoặc các máy độc lập, việc kết nối thành một dây chuyền giúp giảm thao tác trung gian và kiểm soát luồng sản phẩm tốt hơn. Quan trọng hơn, cấu hình có thể được xây dựng theo đặc tính thực tế thay vì áp dụng một mô hình cố định cho mọi sản phẩm.

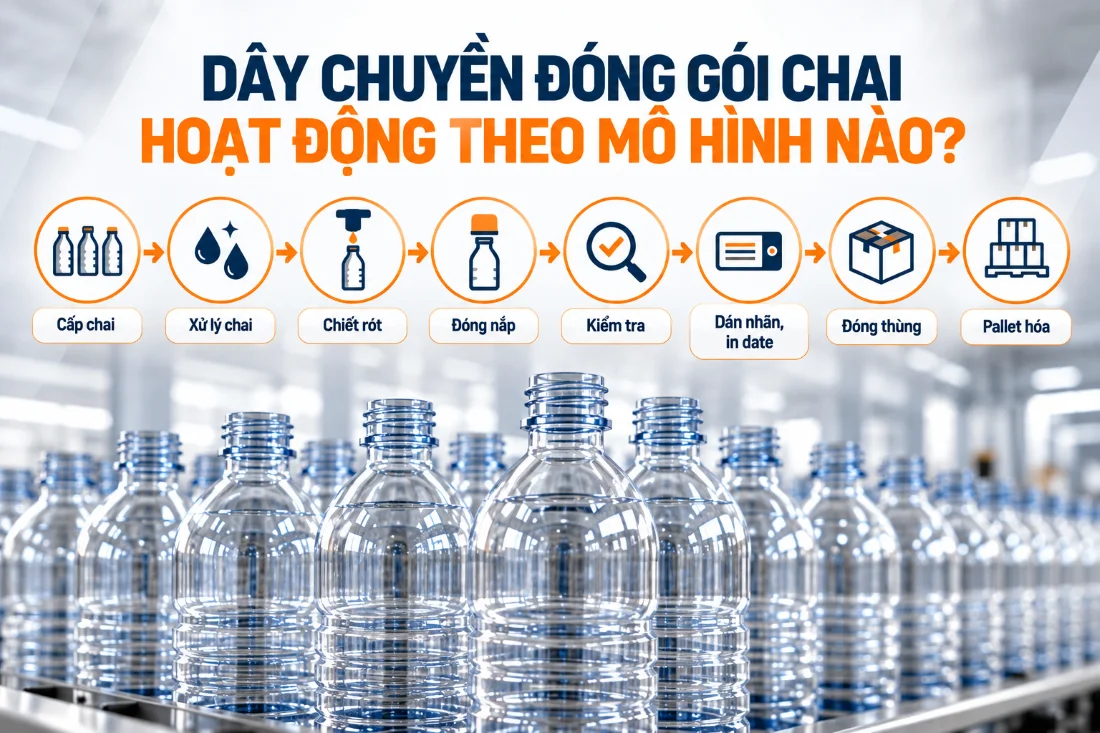

Dây chuyền đóng gói chai hoạt động theo mô hình nào?

Một hệ thống tự động thường vận hành theo luồng liên tục từ cấp chai → xử lý chai → chiết rót → đóng nắp → kiểm tra → dán nhãn, in date → đóng thùng → pallet hóa. Băng tải, cảm biến và hệ thống điều khiển đóng vai trò kết nối các công đoạn, giúp sản phẩm được chuyển tiếp theo đúng trình tự.

Trong thực tế, không phải dây chuyền nào cũng cần đầy đủ tất cả thiết bị. Chẳng hạn, một nhà máy sử dụng chai PET mới có thể có cấu hình khác với nhà máy cần súc rửa chai trước khi chiết. Tương tự, sản phẩm nước có ga sẽ yêu cầu công nghệ chiết khác với dây chuyền chiết rót dầu ăn, nước mắm hoặc dung dịch mỹ phẩm.

Khi nào doanh nghiệp nên đầu tư dây chuyền đóng gói chai tự động?

Tự động hóa thường trở nên đáng cân nhắc khi sản lượng tăng nhưng phương thức vận hành thủ công bắt đầu tạo ra điểm nghẽn. Một số dấu hiệu thường gặp gồm:

• Nhân công phải thực hiện nhiều thao tác lặp lại như cấp chai, đóng nắp, kiểm tra hoặc dán nhãn.
• Tốc độ giữa các công đoạn không đồng đều, thường xuyên phải chờ hoặc gom sản phẩm.
• Chất lượng đóng gói phụ thuộc nhiều vào thao tác của người vận hành.
• Doanh nghiệp cần kiểm tra sản phẩm trước khi đóng thùng.
• Sản lượng tăng khiến phương án máy đơn lẻ khó đáp ứng trong dài hạn.

Khi đó, đầu tư dây chuyền đóng gói chai tự động không chỉ nhằm tăng tốc độ mà còn hướng đến việc kiểm soát toàn bộ dòng sản xuất ổn định hơn.

6 công đoạn chính trong dây chuyền đóng gói chai tự động

Một dây chuyền đóng gói chai có thể mở rộng thành nhiều công đoạn, nhưng xét theo luồng sản xuất chính, doanh nghiệp có thể hình dung hệ thống qua 5 nhóm: cấp chai, xử lý chai, chiết rót, đóng nắp – kiểm tra và hoàn thiện bao bì. Các công đoạn cuối như đóng thùng, pallet hóa và vận chuyển nội kho có thể được tích hợp thêm để hình thành dây chuyền tự động xuyên suốt.

1. Dây chuyền đóng gói chai giai đoạn cấp và định hướng chai tự động

Chai rỗng cần được đưa vào dây chuyền với hướng và khoảng cách phù hợp trước khi đến khu vực xử lý hoặc chiết rót. Nếu cấp chai không ổn định, tốc độ của các thiết bị phía sau cũng khó được duy trì.

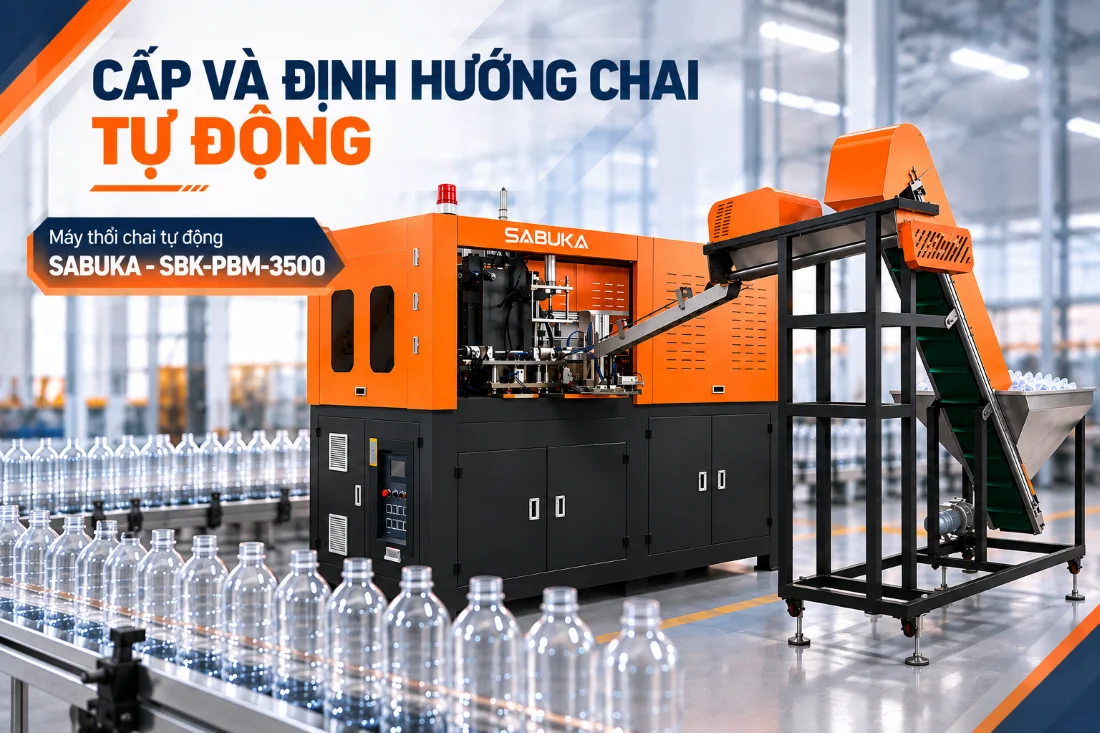

Với chai PET, máy thổi chai tự động SABUKA – SBK-PBM-3500 có thể đảm nhiệm công đoạn tạo chai từ phôi. Thiết bị tự động nạp phôi, gia nhiệt bằng lò 32 đèn hồng ngoại độc lập và thổi định hình bằng áp suất 25–35 kg/cm², với năng suất được cung cấp lên tới 3.500 chai/giờ.

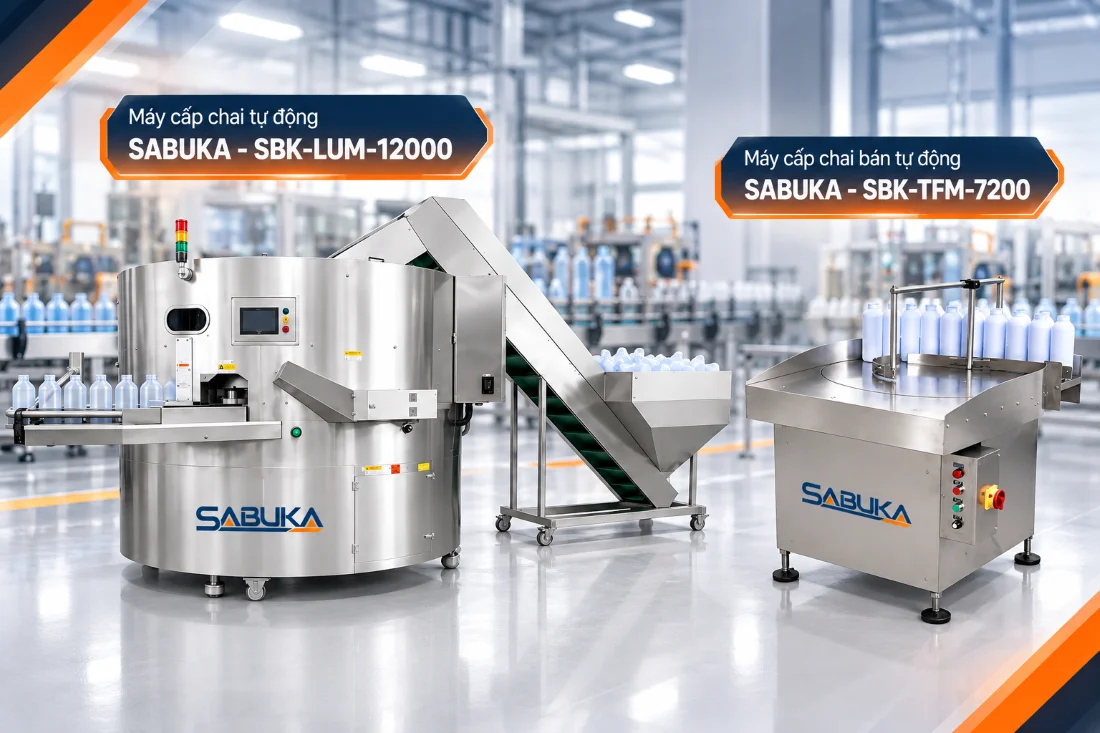

Sau khi có chai rỗng, máy cấp chai tự động SABUKA – SBK-LUM-12000 sử dụng gàu nâng, mâm xoay 16 vị trí và băng tải khí chân không để phân tách, định hướng chai. Hệ thống PLC điều chỉnh tốc độ nhằm hạn chế tình trạng kẹt chai, với năng suất 10.000–12.000 chai/giờ.

Đối với xưởng quy mô vừa, máy cấp chai bán tự động SABUKA – SBK-TFM-7200 sử dụng mâm xoay Inox 304 đường kính 750 mm, với năng suất khoảng 1.800–7.200 chai/giờ.

2. Súc rửa và làm khô chai trên dây chuyền đóng gói chai

Với những quy trình yêu cầu xử lý chai trước khi chiết, công đoạn súc rửa giúp làm sạch bên trong chai trước khi đưa sản phẩm vào. Sau khi rửa, nước còn đọng trên bề mặt cũng cần được loại bỏ để tránh ảnh hưởng đến các công đoạn tiếp theo.

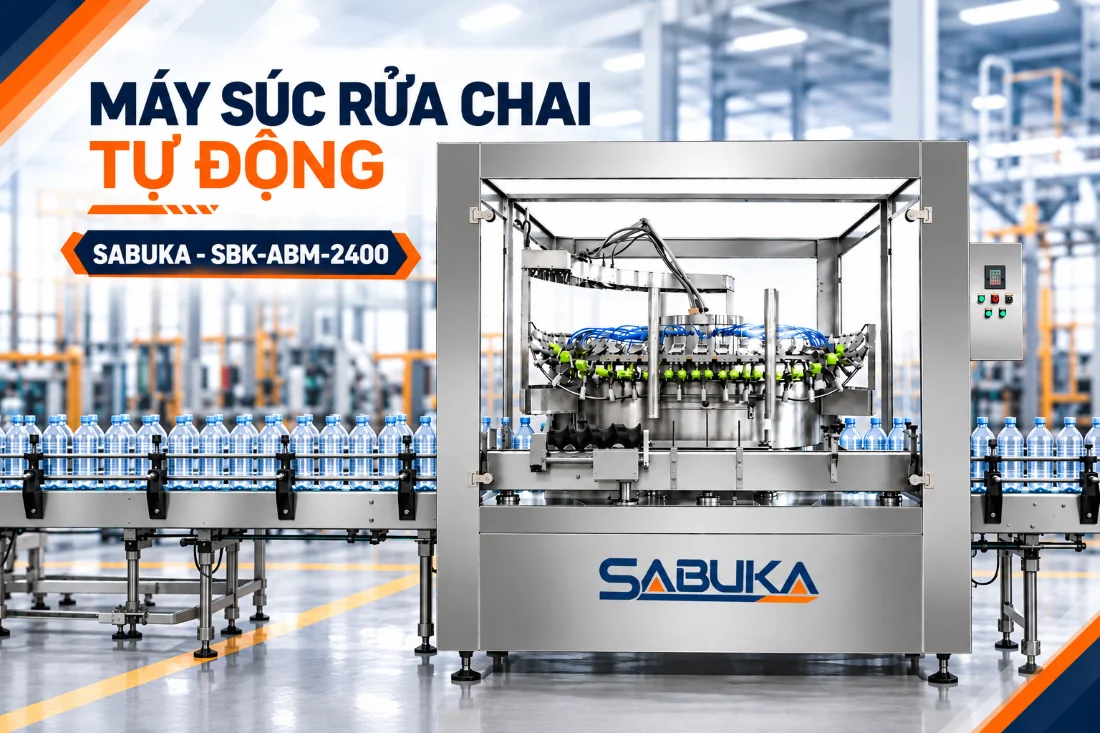

Máy súc rửa chai SABUKA – SBK-ABM-2400 sử dụng cơ cấu kẹp lật chai 180°, đưa vòi phun vào bên trong để làm sạch bằng nước áp lực 0,2–0,3 MPa và hỗ trợ thổi khô. Thiết bị được trang bị cảm biến với nguyên lý “không chai – không rửa” và có năng suất 1.500–2.400 chai/giờ.

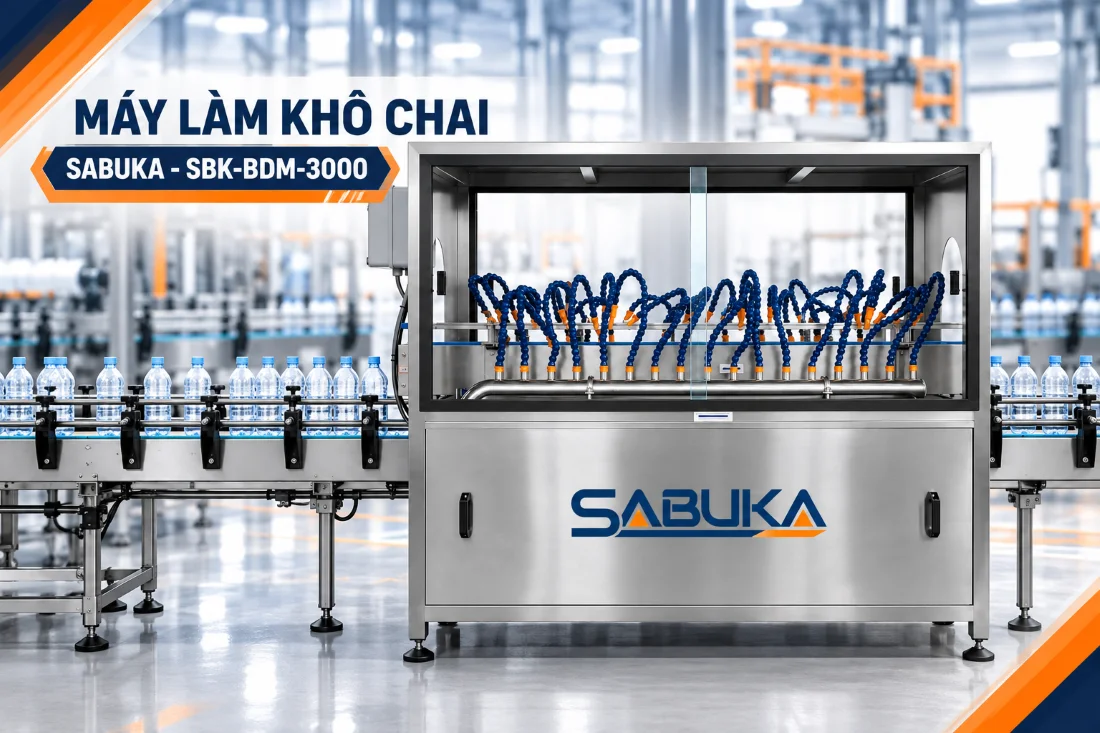

Sau bước súc rửa, máy thổi khô chai SABUKA – SBK-BDM-3000 sử dụng hai quạt tăng áp ly tâm 6 kW kết hợp dao gió không gia nhiệt để tách nước trên thân chai. Cấu hình này có thể đạt năng suất tối đa khoảng 3.000 chai/giờ và phù hợp với một số ứng dụng chai PET cần hạn chế tác động nhiệt.

3. Chiết rót và định lượng sản phẩm

Chiết rót là công đoạn quyết định trực tiếp đến dung tích và khả năng đáp ứng đặc tính của sản phẩm. Vì vậy, cùng là dây chuyền đóng gói chai nhưng công nghệ chiết có thể khác nhau giữa dây chuyền chiết rót nước tinh khiết, nước mắm, dầu ăn hay sản phẩm có độ nhớt cao.

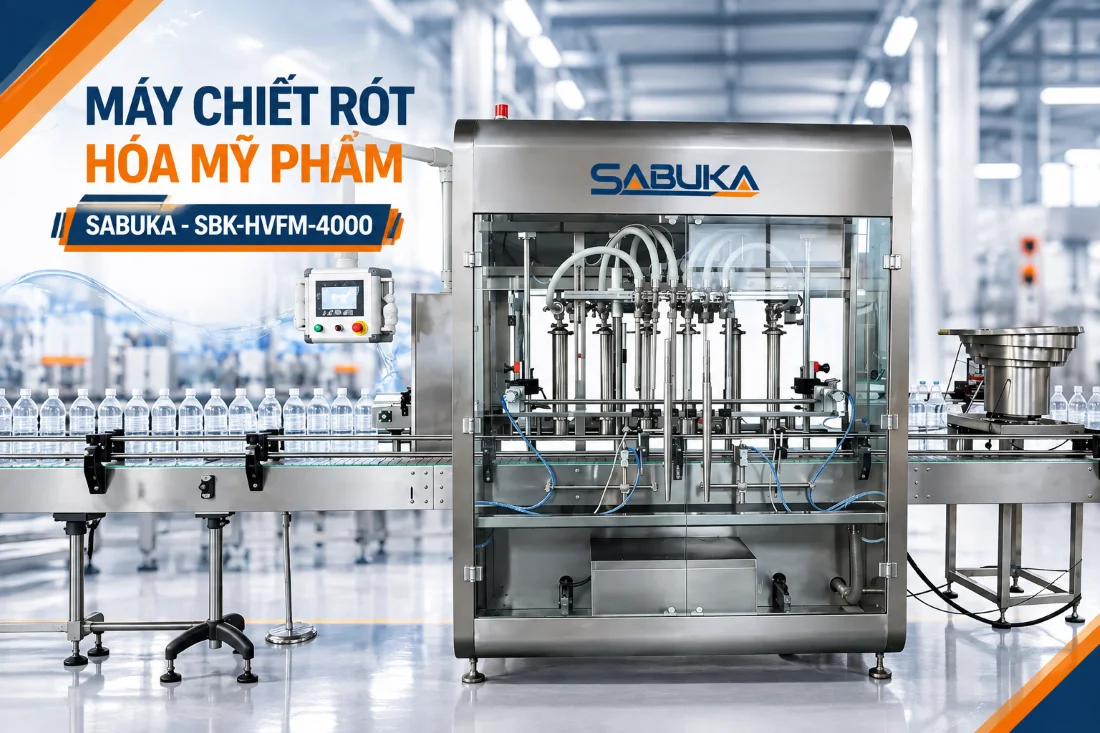

Với hóa mỹ phẩm, dầu ăn hoặc dung dịch sệt, máy chiết rót hóa mỹ phẩm SABUKA – SBK-HVFM-4000 sử dụng piston servo, vòi chiết lặn bottom-up và vật liệu Inox 316L. Máy có sai số được cung cấp ở mức ≤ ±0,5%, tích hợp hệ thống CIP và có năng suất 2.000–4.000 chai/giờ.

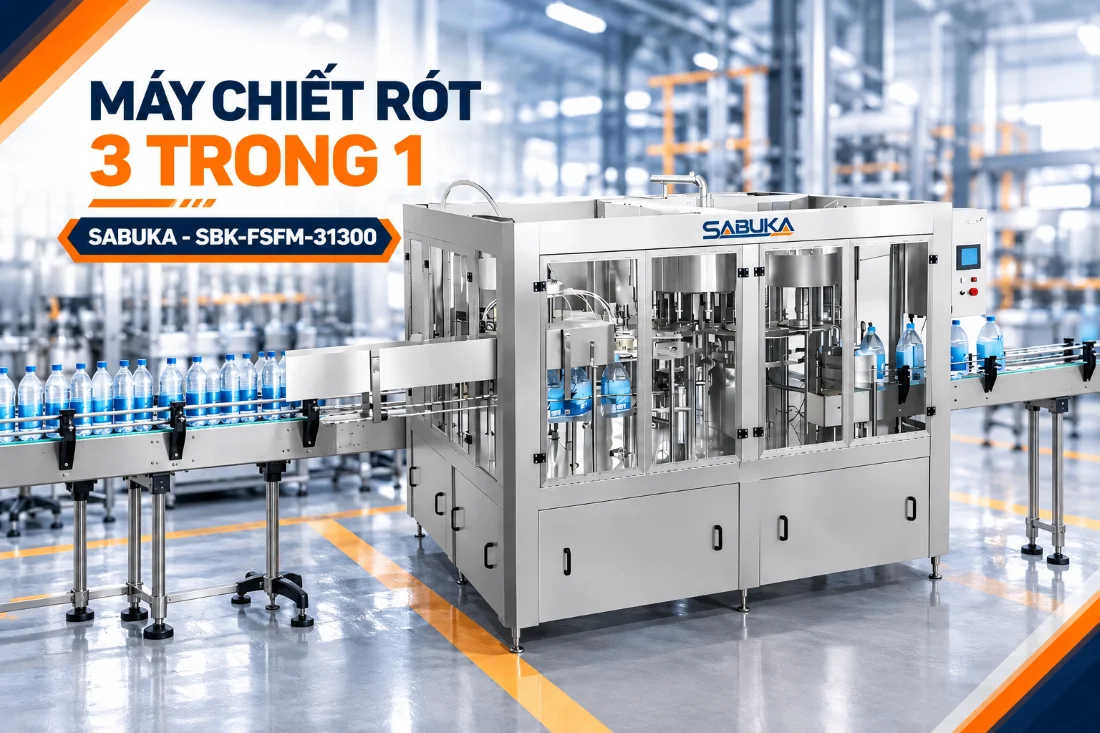

Với nước mắm hoặc gia vị lỏng có hàm lượng đạm cao, máy chiết rót 3 trong 1 SABUKA – SBK-FSFM-31300 sử dụng cấu hình chiết chân không và có năng suất 6.000–15.000 chai/giờ. Đây là phương án phù hợp để tham khảo khi doanh nghiệp cần kết hợp nhiều công đoạn trong cùng một hệ thống.

Đối với nước tinh khiết và nước khoáng không gas, máy chiết rót nước tinh khiết SABUKA – SBK-PWFM-31200 là cấu hình 3 trong 1 với năng suất được cung cấp lên tới 8.000 chai/giờ.

Với các sản phẩm khác như nước ngọt có gas, bia hoặc đồ uống chiết nóng, công nghệ chiết cần được lựa chọn riêng theo đặc tính sản phẩm. Không nên sử dụng cùng một phương pháp chiết cho tất cả các nhóm chất lỏng.

4. Đóng nắp và kiểm soát độ kín

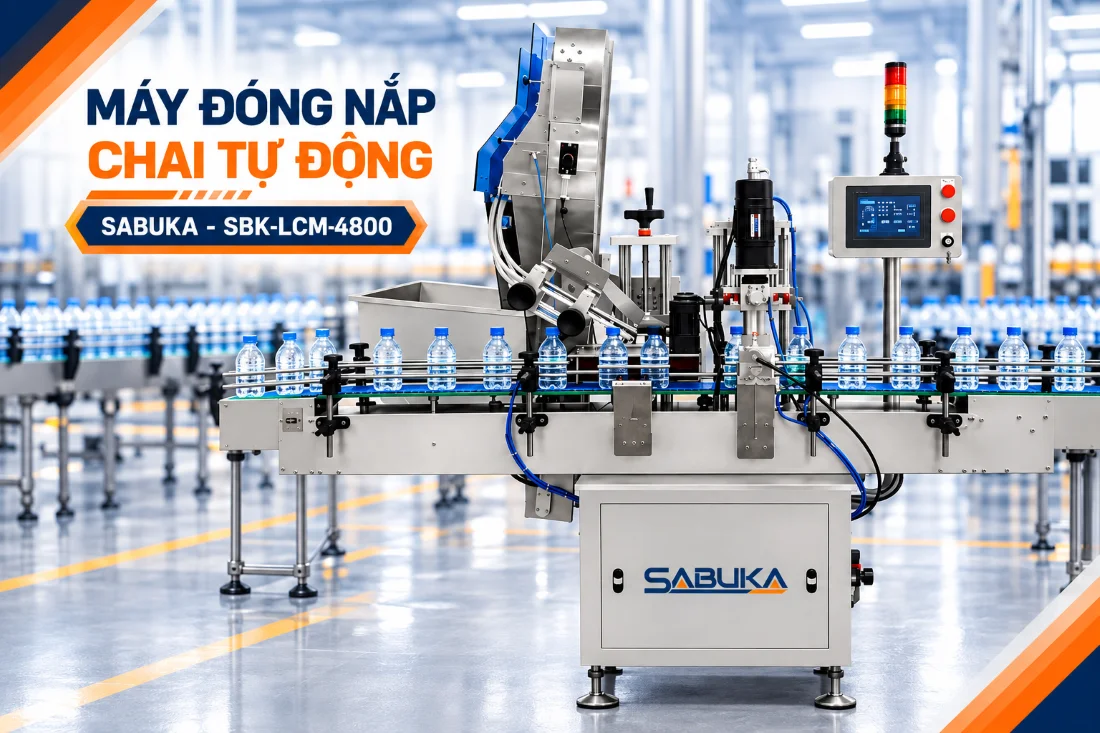

Sau khi chiết, chai cần được đóng nắp ổn định trước khi chuyển sang các công đoạn kiểm tra và hoàn thiện. Với máy chiết tuyến tính dạng rời, máy đóng nắp chai tự động SABUKA – SBK-LCM-4800 có thể đảm nhiệm cấp và siết nắp tự động bằng cơ cấu mâm sàng lọc và bánh lăn tuyến tính.

Thiết bị có lực siết ly hợp 4–8 kg/cm và năng suất 1.200–4.800 chai/giờ trên dây chuyền chiết rót đóng nắp chai. Lực siết cần được thiết lập phù hợp với loại nắp và yêu cầu bao bì để hạn chế tình trạng đóng quá lỏng hoặc quá chặt.

Nếu sản phẩm yêu cầu kiểm tra seal hoặc mức chất lỏng sau đóng nắp, các thiết bị kiểm tra có thể được bố trí ở công đoạn tiếp theo thay vì tích hợp vào tất cả cấu hình dây chuyền đóng gói chai.

5. Kiểm tra, dán nhãn và hoàn thiện bao bì

Đây là nhóm công đoạn giúp chuyển chai đã chiết và đóng nắp thành sản phẩm hoàn chỉnh. Tùy yêu cầu kiểm soát, dây chuyền đóng gói chai có thể kiểm tra mức chiết, seal, nhãn và thông tin mã hóa trước khi chuyển sang đóng thùng.

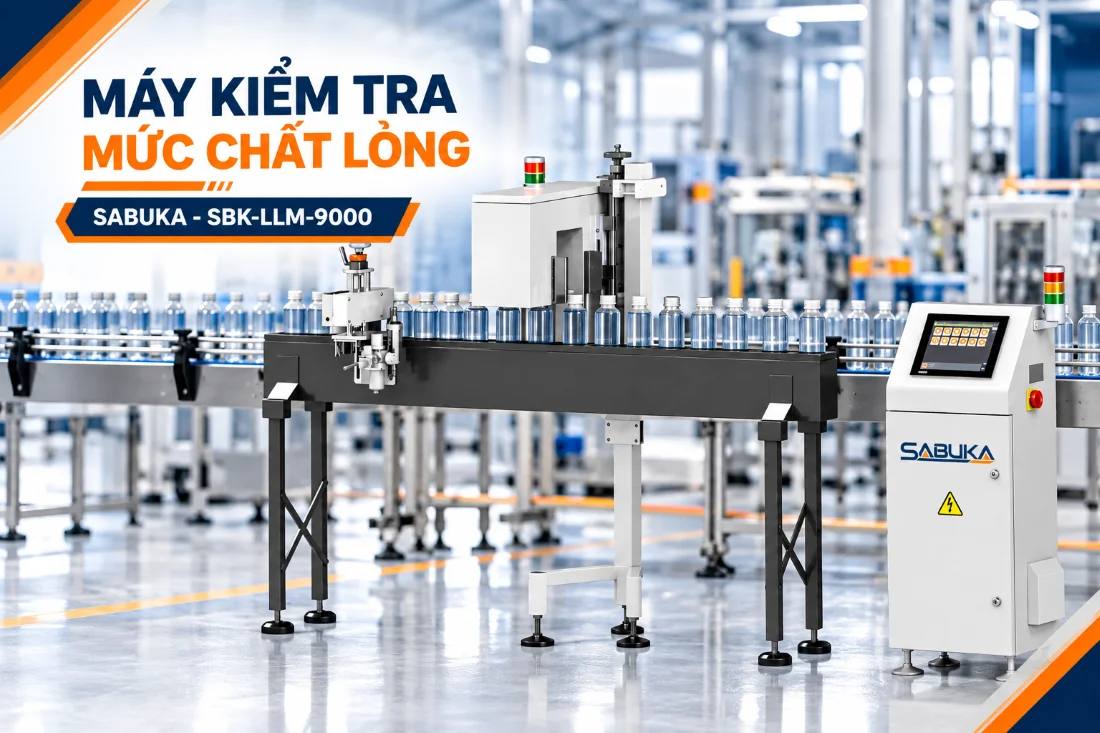

Máy kiểm tra mức chất lỏng SABUKA – SBK-LLM-9000 sử dụng cảm biến quang điện xuyên thấu để kiểm tra mức chất lỏng, với độ chính xác được cung cấp ở mức ±2 mm và tốc độ lên tới 9.000 chai/giờ. Sau kiểm tra, chai có thể được đưa qua hệ thống dán nhãn, sản phẩm sử dụng nhãn màng co 360°, máy phóng nhãn màng co SABUKA – SBK-SLM-15000 kết hợp cơ cấu cắt servo và buồng co nhiệt, với năng suất có thể đạt khoảng 15.000 chai/giờ.

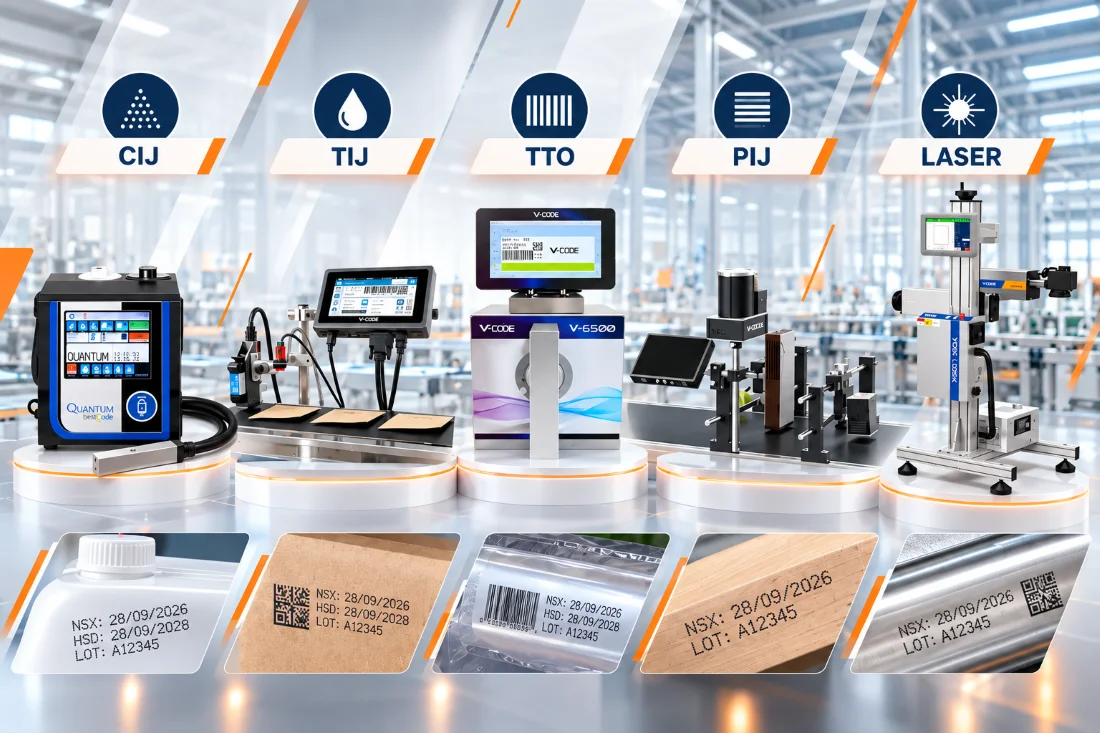

Hệ thống in date cũng được lựa chọn theo vật liệu và yêu cầu thông tin. CIJ BestCode phù hợp với việc in không tiếp xúc trên nhiều loại bề mặt; Laser CO₂ thuộc dòng V-2000C có thể đánh dấu trên PET, PP, PVC, thủy tinh và các vật liệu phi kim khác; trong khi TTO V-6300/V-6500 phù hợp với bao bì mềm. TIJ 1270CQ và PIJ Yeacode có thể được cân nhắc cho những yêu cầu in khác nhau về chiều cao ký tự và chất nền.

6. Hoàn thiện đóng thùng, pallet hóa và vận chuyển chai tự động

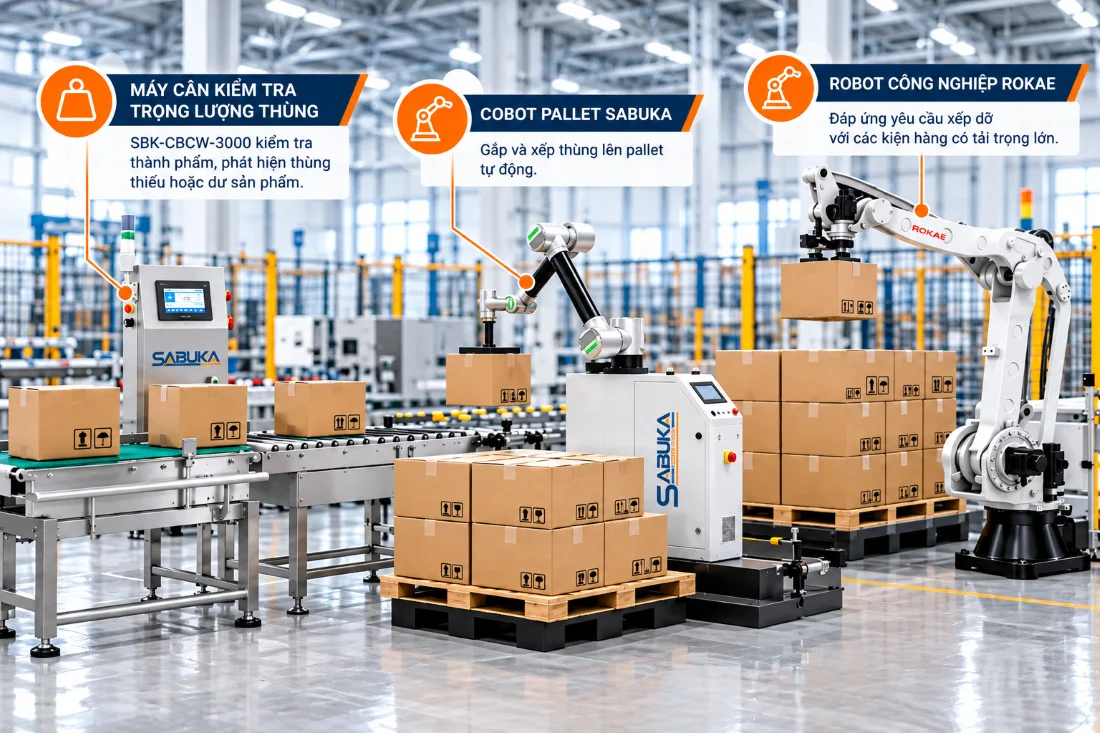

Trong dây chuyền đóng gói chai, sau khi chai được xếp vào thùng carton, hệ thống Case Packer kết hợp Robot Delta và AI Vision tự động nhận diện, gắp chai theo cấu hình cài đặt và hoàn thiện công đoạn dán niêm phong thùng. Cân kiểm tra Sabuka SBK-CBCW-3000 tiếp tục kiểm tra trọng lượng từng thùng với tốc độ 30 – 80 thùng/phút, giúp kiểm soát số lượng chai trước khi xuất kho.

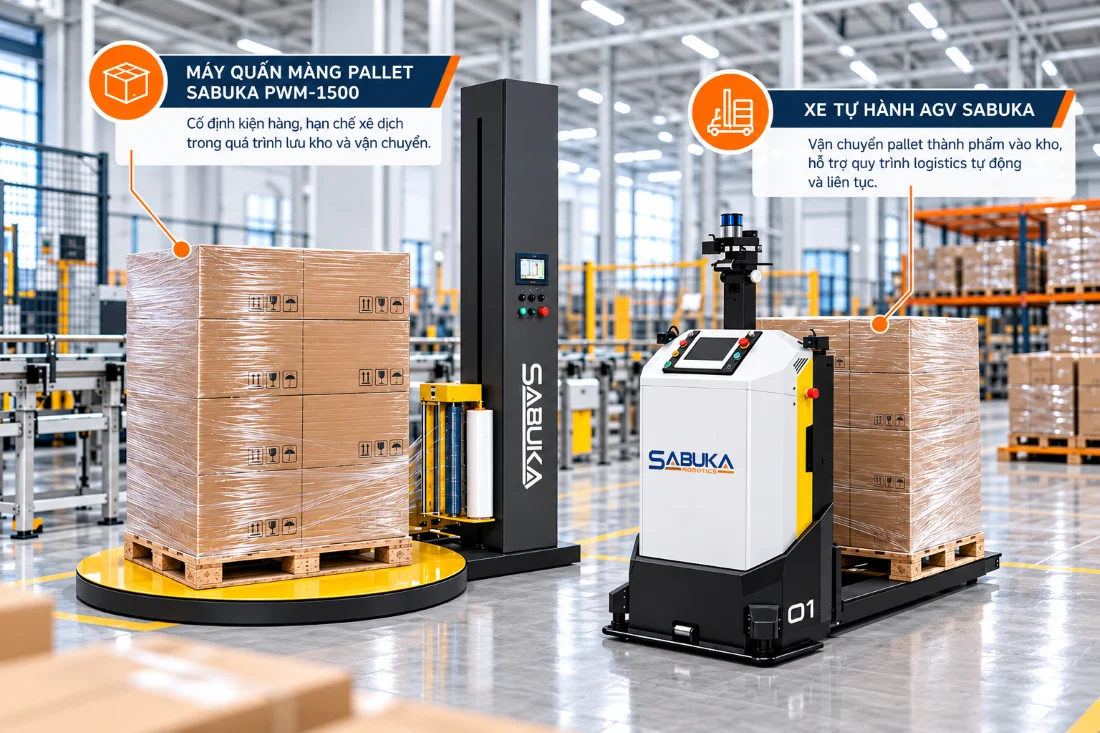

Các thùng đạt yêu cầu được Cobot Pallet Sabuka SBK-P Series tự động xếp lên pallet theo cấu hình lập trình sẵn, sau đó máy quấn màng co SABUKA SBK-PWM-1500 cố định toàn bộ kiện hàng. Với mâm xoay tải trọng 1.500 kg và công nghệ kéo trước màng PE 200 – 300%, thiết bị giúp kiện chai ổn định hơn trong quá trình lưu kho và vận chuyển.

Ở khâu logistics nội kho, AGV Sabuka SBK-PAL2000 đảm nhiệm việc vận chuyển pallet chai với tải trọng 1.000 – 2.000 kg. Công nghệ Laser SLAM giúp xe tự xây dựng bản đồ và kết nối WMS/WCS để tự động đưa pallet đến vị trí được chỉ định, tạo thành chuỗi vận hành liên tục từ dây chuyền đóng gói chai đến kho thành phẩm.

Lợi ích khi triển khai dây chuyền đóng gói chai tự động

Giá trị của dây chuyền đóng gói chai tự động không chỉ nằm ở việc thay thế thao tác thủ công. Khi các thiết bị được đồng bộ, doanh nghiệp có thể kiểm soát tốt hơn tốc độ, chất lượng và luồng sản phẩm trong toàn bộ quy trình.

• Tăng tính ổn định của năng suất và chất lượng: Khi các công đoạn được kết nối, tốc độ sản xuất ít phụ thuộc hơn vào thao tác thủ công. Việc phối hợp giữa cấp chai, chiết rót, đóng nắp và kiểm tra cũng giúp giảm thời gian chờ giữa các công đoạn.
• Kiểm soát tốt hơn các lỗi trong quá trình đóng gói: Hệ thống kiểm tra trực tuyến có thể phát hiện các lỗi về mức chiết, seal, nắp, nhãn hoặc mã sản phẩm trước khi chai được đóng thùng và loại sản phẩm không đạt khỏi luồng sản xuất.
• Giảm nhân công ở các công đoạn lặp lại: Các thao tác như cấp chai, đóng nắp, kiểm tra, dán nhãn và xếp thùng có thể được tự động hóa, giúp nhân sự tập trung nhiều hơn vào giám sát và xử lý bất thường.
• Dễ mở rộng dây chuyền theo sản lượng: Hệ thống dạng module có thể bổ sung Machine Vision, Case Packer, palletizing hoặc AGV khi nhu cầu sản xuất tăng, giúp doanh nghiệp phân bổ đầu tư theo từng giai đoạn.

Cách lựa chọn dây chuyền đóng gói chai phù hợp với nhà máy

Không nên bắt đầu bằng câu hỏi “máy nào có công suất cao nhất”. Với dự án B2B, cấu hình dây chuyền đóng gói chai nên bắt đầu từ sản phẩm, bao bì và mục tiêu sản xuất, sau đó mới xác định công nghệ và thiết bị.

• Xác định loại chai, dung tích và vật liệu bao bì: Đánh giá chai PET, thủy tinh, kích thước và dung tích để lựa chọn phương án cấp chai, rửa, chiết rót và đóng nắp.
• Chọn công nghệ chiết rót theo đặc tính sản phẩm: Xem xét độ nhớt, khả năng tạo bọt, nhiệt độ, thành phần sản phẩm và yêu cầu vệ sinh.
• Tính toán năng suất dây chuyền đóng gói chai: Đối chiếu tốc độ của từng công đoạn để tránh tạo điểm nghẽn trong toàn bộ dây chuyền.
• Xác định mức độ tự động hóa và khả năng tích hợp: Xem xét nhu cầu về PLC, cảm biến, Machine Vision, in date, kiểm tra chất lượng, đóng thùng, pallet hóa và quản lý dữ liệu.

Giải pháp đóng gói của CVM Group cho dây chuyền đóng gói chai

Với một dự án dây chuyền đóng gói chai, CVM Group có thể tiếp cận theo hướng tích hợp giải pháp thay vì chỉ cung cấp từng thiết bị độc lập. Mục tiêu là xác định cấu hình phù hợp với sản phẩm, sản lượng, mặt bằng và mức độ tự động hóa mà doanh nghiệp thực sự cần.

• Tư vấn cấu hình dây chuyền theo sản phẩm và sản lượng: Xác định loại chai, dung tích, đặc tính sản phẩm, tốc độ sản xuất và các công đoạn cần tự động hóa.
• Tích hợp thiết bị từ chiết rót đến kiểm tra và hoàn thiện: Kết nối các công đoạn cấp chai, rửa, chiết rót, đóng nắp, kiểm tra, dán nhãn, in date, đóng thùng và pallet hóa theo nhu cầu.
• Khảo sát thực tế và tối ưu phương án đầu tư: Đánh giá mặt bằng, luồng sản phẩm, điểm kết nối và công suất để cân đối mức độ tự động hóa với ngân sách đầu tư.

Kết luận

Một dây chuyền đóng gói chai hiệu quả cần được thiết kế đồng bộ từ cấp chai, xử lý chai, chiết rót, đóng nắp, kiểm tra đến hoàn thiện bao bì. Cấu hình phù hợp cần dựa trên loại sản phẩm, chai, dung tích, sản lượng và yêu cầu kiểm soát của từng nhà máy.

Nếu doanh nghiệp đang chuẩn bị đầu tư hoặc nâng cấp, hãy cung cấp thông tin về sản phẩm, loại chai và công suất dự kiến để CVM Group tư vấn cấu hình dây chuyền đóng gói chai, khảo sát hiện trạng và xây dựng giải pháp dây chuyền chiết rót phù hợp, kèm phương án đầu tư và báo giá theo nhu cầu thực tế.
