Trong dây chuyền sản xuất hiện đại, mã vạch, QR Code và DataMatrix không chỉ dùng để nhận diện sản phẩm mà còn liên quan trực tiếp đến kiểm soát chất lượng và truy xuất nguồn gốc. Vì vậy, camera đọc mã vạch ngày càng được ứng dụng để tự động nhận diện, xác minh và xử lý dữ liệu ngay trên dây chuyền.

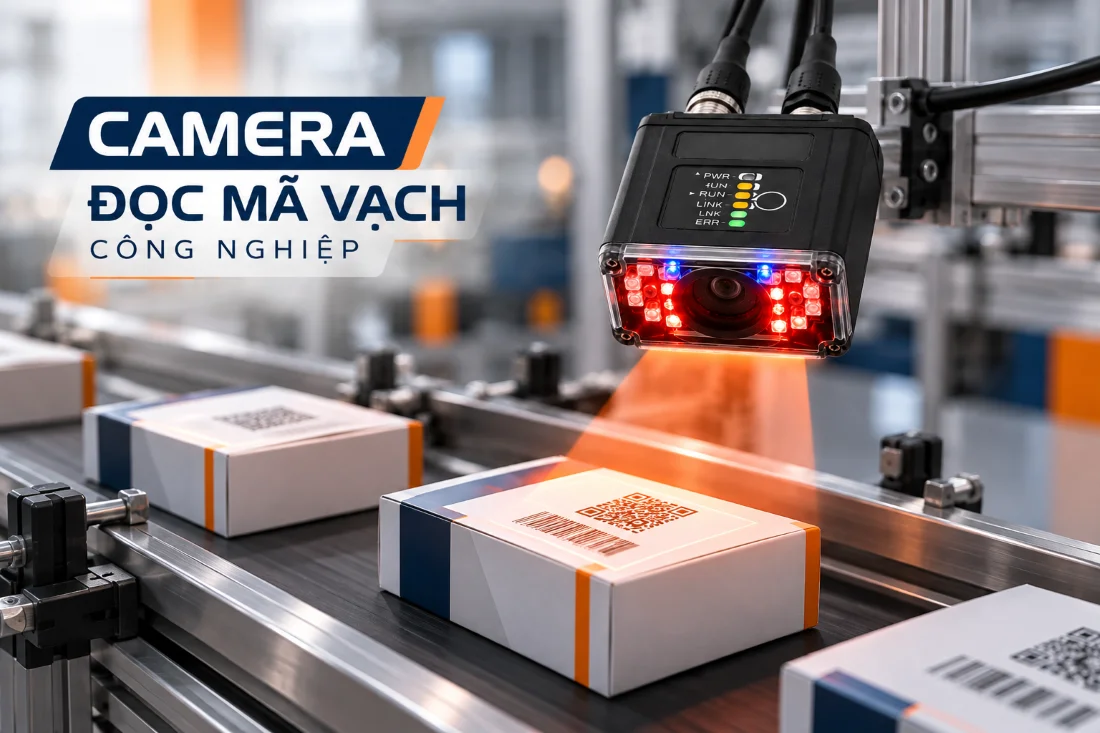

Camera đọc mã vạch công nghiệp là gì? Hoạt động như thế nào?

Camera đọc mã vạch công nghiệp là thiết bị sử dụng hình ảnh để nhận diện và giải mã thông tin được mã hóa trên sản phẩm, bao bì hoặc linh kiện. Khác với việc kiểm tra thủ công, thiết bị có thể được tích hợp trực tiếp vào dây chuyền để đọc mã theo từng sản phẩm và gửi kết quả về hệ thống điều khiển.

Trong thực tế, camera đọc mã vạch thường là một phần của giải pháp in date nhằm kiểm tra dữ liệu vừa được in trên bao bì như NSX, HSD, LOT, Serial Number, QR Code hoặc DataMatrix.

Với smart camera machine vision, phạm vi sử dụng có thể rộng hơn việc đọc mã. Một thiết bị có thể kết hợp đọc Barcode, QR Code, DataMatrix, OCR/OCV, kiểm tra sự hiện diện, màu sắc, hình dạng hoặc đo lường tùy cấu hình. Machine Vision F430-F là một ví dụ thuộc nhóm smart camera tích hợp các công cụ đọc mã và kiểm tra hình ảnh.

Máy quét mã thường tập trung vào nhiệm vụ đọc và truyền nội dung mã. Trong khi đó, camera đọc mã vạch có thể được tích hợp vào một quy trình kiểm tra tự động, trong đó kết quả đọc mã được đối chiếu với dữ liệu hoặc điều kiện kiểm tra đã thiết lập.

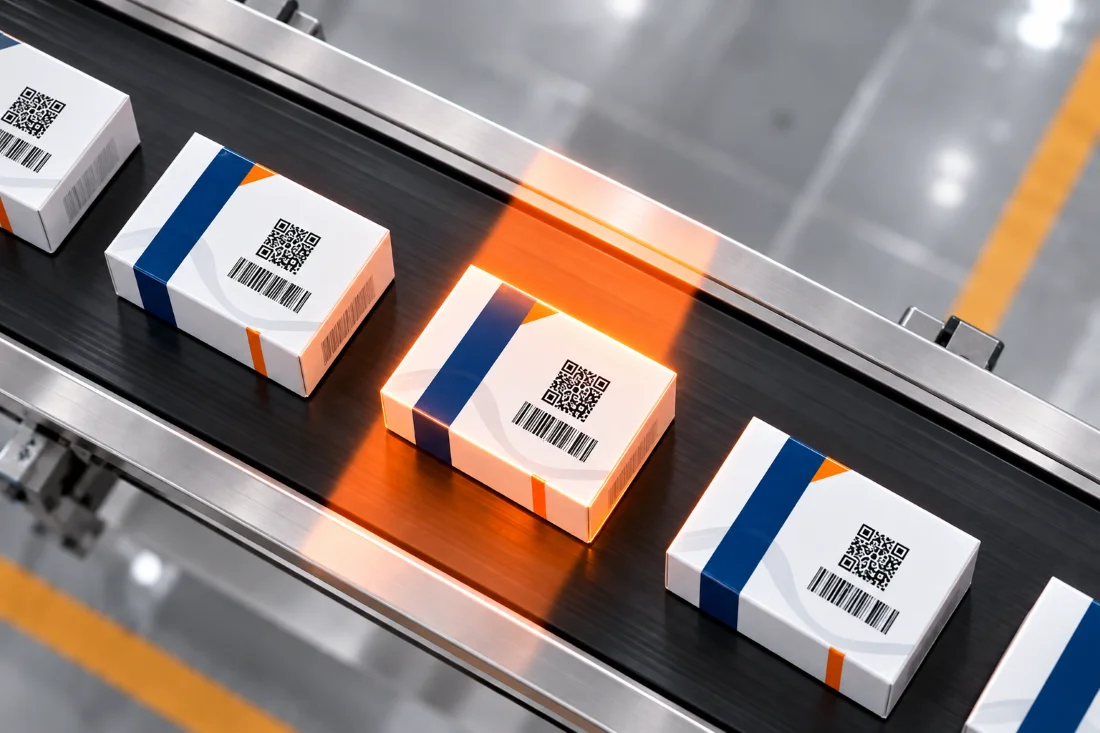

Một hệ thống camera kiểm tra mã vạch thường được bố trí tại vị trí sản phẩm đi qua camera. Khi nhận tín hiệu kích hoạt, thiết bị thu nhận hình ảnh, xác định vùng cần đọc, giải mã thông tin và thực hiện các phép kiểm tra đã được cấu hình.

Nếu kết quả phù hợp, hệ thống có thể trả tín hiệu OK. Nếu mã không đọc được, sai nội dung hoặc không đáp ứng điều kiện kiểm tra, kết quả có thể được xác định là NG để hệ thống phía sau xử lý theo thiết kế.

Vì sao doanh nghiệp nên sử dụng camera đọc mã vạch trên dây chuyền?

Camera đọc mã vạch giúp doanh nghiệp tự động hóa quá trình nhận diện và kiểm tra mã trên dây chuyền sản xuất, giảm phụ thuộc vào thao tác thủ công. Không chỉ đọc mã nhanh, hệ thống còn hỗ trợ kiểm soát chất lượng và thu thập dữ liệu phục vụ truy xuất nguồn gốc hiệu quả.

• Bên cạnh khả năng đọc Barcode và DataMatrix, camera vision kiểm tra QR code giúp doanh nghiệp kiểm tra tính chính xác của mã QR trên từng sản phẩm, giảm nguy cơ sai mã trước khi xuất xưởng.
• Kiểm tra liên tục 100% sản phẩm (tùy thuộc vào thiết kế hệ thống, tốc độ băng tải và điều kiện vận hành).
• Phát hiện lỗi mã như thiếu ký tự, sai nội dung, mã mờ hoặc đặt sai vị trí.
• Kết hợp OCR/OCV, Presence/Absence và các công cụ Machine Vision để nâng cao khả năng kiểm tra.
• Thu thập dữ liệu phục vụ truy xuất nguồn gốc, quản lý lô sản xuất và kiểm soát chất lượng.
• Hỗ trợ xác minh chất lượng mã theo các tiêu chuẩn quốc tế như ISO/IEC 15415, ISO/IEC 15416 và AIM DPM/ISO 29158 (tùy dòng thiết bị và cấu hình).

Việc lựa chọn camera đọc mã vạch phù hợp cần dựa trên tốc độ dây chuyền, điều kiện thực tế và yêu cầu kiểm tra của doanh nghiệp. Khi được triển khai đúng cách, hệ thống sẽ góp phần nâng cao độ chính xác, tối ưu quy trình kiểm soát chất lượng và tăng hiệu quả quản lý sản xuất.

Camera đọc mã vạch công nghiệp cần những tính năng nào?

Một camera đọc mã vạch công nghiệp cần được đánh giá dựa trên yêu cầu thực tế của dây chuyền. Độ phân giải cao có thể hữu ích, nhưng chưa đủ để đảm bảo hệ thống đọc mã ổn định nếu ánh sáng, khoảng cách, tốc độ hoặc kích thước mã không phù hợp.

Doanh nghiệp nên xem xét đồng thời khả năng chụp ảnh, giải mã, chiếu sáng, lấy nét, xử lý dữ liệu và kết nối với thiết bị điều khiển.

Độ phân giải và khả năng đọc nhiều loại mã

F430-F có nhiều cấu hình cảm biến, trong đó phiên bản màu 50C đạt 2592 × 1944 pixel, tương đương khoảng 5 Megapixel. Dòng này cũng hỗ trợ các công cụ đọc mã và vision khác nhau tùy cấu hình.

Tuy nhiên, độ phân giải cần được lựa chọn dựa trên kích thước mã và trường nhìn thực tế. Một camera vision công nghiệp có độ phân giải cao nhưng được bố trí không phù hợp vẫn có thể cho kết quả không ổn định.

Liquid Lens Autofocus cho dây chuyền tốc độ cao

Một trong những điểm đáng chú ý của F430-F là tùy chọn Liquid Lens Autofocus. Machine Vision F430-F có các cấu hình lấy nét tự động bằng liquid lens, bên cạnh các cấu hình fixed focus.

Liquid Lens thay đổi tiêu điểm bằng cách điều khiển điện thay vì sử dụng cơ cấu motor cơ khí để di chuyển thấu kính. Điều này có thể giúp giảm các bộ phận chuyển động trong cơ cấu lấy nét, phù hợp với những yêu cầu cần thay đổi khoảng cách đọc hoặc yêu cầu vận hành ổn định.

Chiếu sáng và khả năng xử lý hình ảnh

Ánh sáng là yếu tố quan trọng khi camera phải đọc mã trên nhiều loại bề mặt. Mã in trên bao bì bóng, vật liệu kim loại, nhựa hoặc bề mặt có độ tương phản thấp có thể cần cách bố trí ánh sáng khác nhau.

F430-F hỗ trợ các tùy chọn chiếu sáng tích hợp, bao gồm ánh sáng đỏ, trắng và các cấu hình ring light tùy phiên bản. Việc lựa chọn nguồn sáng nên được thực hiện cùng quá trình khảo sát mẫu sản phẩm thay vì tách riêng khỏi camera.

Khả năng tích hợp PLC và hệ thống tự động hóa

Trong một dây chuyền tự động, camera cần giao tiếp được với các thiết bị khác. Kết quả đọc mã, dữ liệu OCR hoặc trạng thái OK/NG có thể được sử dụng để điều khiển bước tiếp theo tùy thiết kế hệ thống.

F430-F hỗ trợ các phương thức giao tiếp và I/O phục vụ việc tích hợp vào hệ thống tự động hóa. Cấu hình kết nối cụ thể cần được xác định theo model và yêu cầu của dây chuyền.

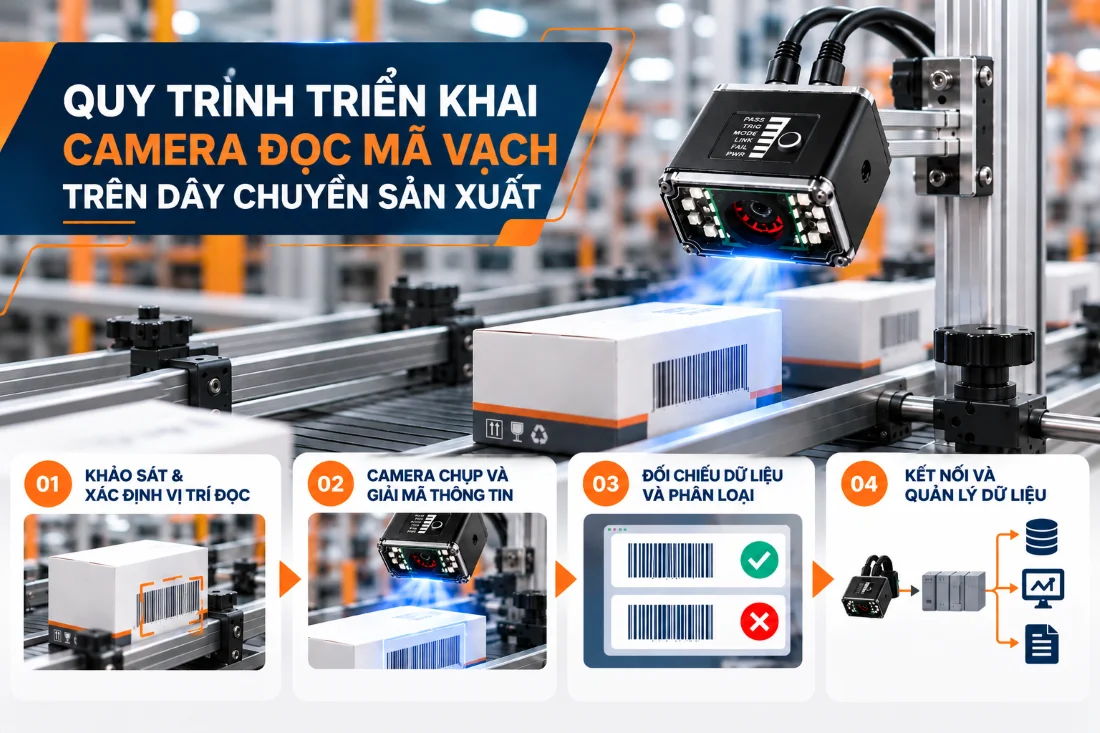

Quy trình triển khai camera đọc mã vạch trên dây chuyền sản xuất

Một hệ thống camera hiệu quả bắt đầu từ khảo sát quy trình, không phải từ việc chọn model trước. Doanh nghiệp cần xác định sản phẩm, loại mã, tốc độ, vị trí đọc và dữ liệu cần xử lý trước khi xây dựng cấu hình.

Quy trình dưới đây có thể được sử dụng như khung tham khảo khi triển khai camera đọc mã vạch trong dây chuyền.

Xác định vị trí và điều kiện đọc mã

Trước tiên cần xác định vị trí mã trên sản phẩm, hướng di chuyển, khoảng cách từ camera đến sản phẩm và tốc độ của dây chuyền. Các yếu tố như độ bóng, màu nền, kích thước mã và ánh sáng môi trường cũng cần được ghi nhận.

Ở bước này, việc thử nghiệm trực tiếp trên mẫu sản phẩm có giá trị hơn việc chỉ dựa vào thông số trên catalogue. Kết quả khảo sát sẽ giúp xác định camera, lens, khoảng cách và giải pháp chiếu sáng phù hợp.

Camera chụp và giải mã thông tin

Sau khi sản phẩm đi vào vùng kiểm tra, camera nhận tín hiệu trigger và thu nhận hình ảnh. Hệ thống sau đó xác định vùng quan tâm và thực hiện giải mã Barcode, QR Code, DataMatrix hoặc đọc ký tự OCR/OCV theo cấu hình.

Nếu dây chuyền có nhiều loại sản phẩm, chương trình kiểm tra có thể cần xử lý nhiều điều kiện hoặc recipe khác nhau. Vì vậy, khả năng cấu hình và mở rộng cũng nên được tính đến ngay từ đầu.

Đối chiếu dữ liệu và phân loại OK/NG

Sau khi đọc mã, hệ thống có thể đối chiếu kết quả với dữ liệu hoặc tiêu chí đã thiết lập. Ví dụ, mã đọc được phải đúng với sản phẩm đang chạy, đủ ký tự hoặc đáp ứng yêu cầu về chất lượng mã.

Kết quả được phân loại thành OK hoặc NG theo logic của hệ thống. Tín hiệu này có thể được đưa tới PLC hoặc cơ cấu xử lý sản phẩm lỗi ở công đoạn tiếp theo.

Kết nối dữ liệu với hệ thống quản lý

Dữ liệu Barcode, QR hoặc OCR có thể được sử dụng cho mục đích truy xuất nguồn gốc sản phẩm và quản lý sản xuất. Tùy kiến trúc nhà máy, camera có thể giao tiếp với PLC và các hệ thống tự động hóa liên quan.

Điều quan trọng là xác định ngay từ đầu doanh nghiệp cần lưu dữ liệu nào, lưu ở đâu và sử dụng dữ liệu đó cho công đoạn nào. Đây là cơ sở để thiết kế giải pháp không dư thừa nhưng vẫn có khả năng mở rộng.

Giải pháp camera đọc mã vạch tích hợp với Machine Vision

Machine Vision F430-F có thể được xem xét cho những yêu cầu cần kết hợp đọc mã với các chức năng machine vision. Thay vì bố trí nhiều thiết bị cho từng nhiệm vụ, smart camera có thể gom nhiều chức năng vào cùng một nền tảng, tùy cấu hình và license.

Khả năng đọc Barcode, QR Code và DataMatrix

F430-F hỗ trợ nhiều symbology 1D và 2D, trong đó có Data Matrix và QR Code. Thiết bị cũng có các công cụ liên quan đến kiểm tra chất lượng symbol theo cấu hình hỗ trợ.

Điều này phù hợp với dây chuyền có nhiều loại mã hoặc cần kết hợp nhận diện mã với các bước kiểm tra khác. Với các yêu cầu verification cụ thể, cần xác định đúng model, license và tiêu chuẩn áp dụng trước khi triển khai.

Một smart camera cho nhiều yêu cầu kiểm tra

Giá trị của F430-F không chỉ nằm ở chức năng đọc mã. Theo thông số OMRON, nền tảng này có các công cụ như OCR, OCV, Presence/Absence, Measure, Match String, Logic và Color Identification.

Nhờ đó, một vị trí kiểm tra có thể được thiết kế để thực hiện nhiều nhiệm vụ liên quan. Ví dụ, camera có thể đọc mã sản phẩm đồng thời kiểm tra sự hiện diện của linh kiện hoặc xác nhận thông tin ký tự trên nhãn.

Kiểm tra ngoại quan và đo lường trên cùng hệ thống

Trong một số ứng dụng, đọc mã chỉ là một phần của yêu cầu QC. Doanh nghiệp có thể cần xác nhận kích thước, vị trí, hình dạng hoặc tình trạng của sản phẩm tại cùng công đoạn.

Các công cụ Measure và Presence/Absence của F430-F cho phép xây dựng những yêu cầu kiểm tra như đo khoảng cách, xác nhận sự xuất hiện của chi tiết hoặc kiểm tra hình ảnh theo điều kiện được cấu hình. Phạm vi đo và độ chính xác thực tế cần được xác định theo mẫu sản phẩm và thiết kế hệ thống.

Ứng dụng trong nhiều ngành sản xuất

Giải pháp camera đọc mã vạch có thể được ứng dụng cho nhiều môi trường sản xuất khác nhau, từ điện tử, SMT/PCB đến thực phẩm, dược phẩm, bao bì, logistics và automotive. Tuy nhiên, mỗi ngành có yêu cầu riêng về loại mã, bề mặt sản phẩm, tốc độ và điều kiện kiểm tra.

Vì vậy, thay vì lựa chọn một cấu hình chung cho mọi ngành, doanh nghiệp nên xác định yêu cầu kiểm tra cụ thể rồi mới lựa chọn camera, lens, ánh sáng và phương thức tích hợp.

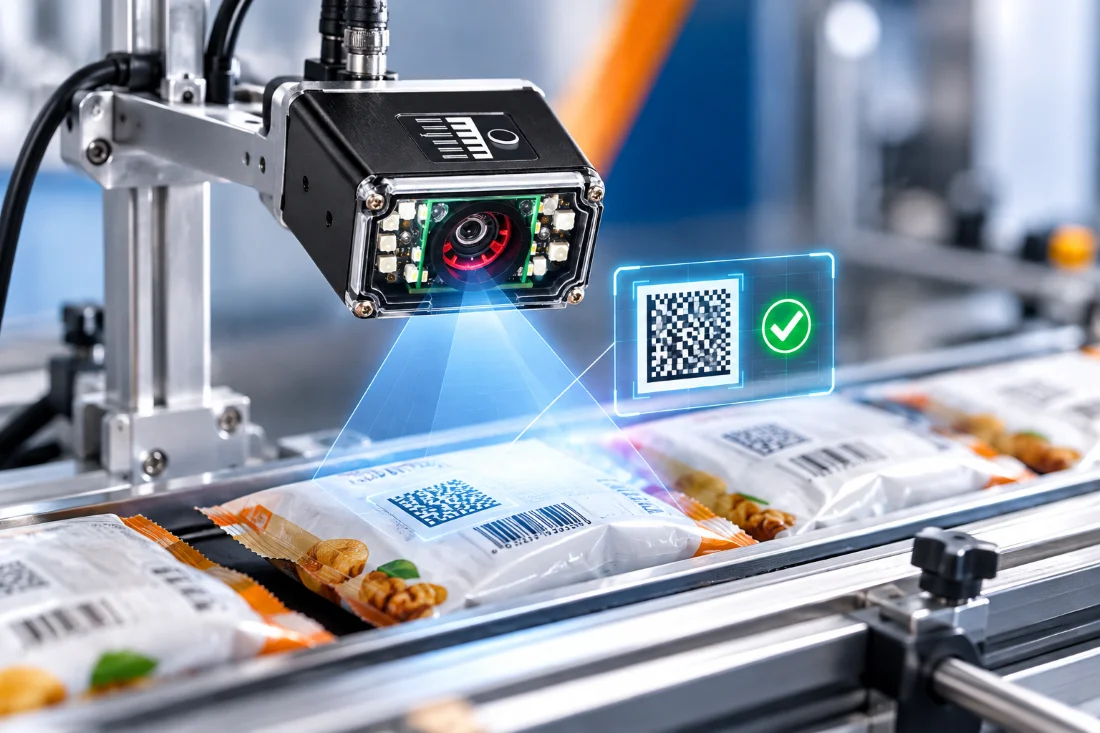

Cách chọn camera đọc mã vạch phù hợp với dây chuyền

Không có một cấu hình camera đọc mã vạch phù hợp cho tất cả nhà máy. Cùng một loại QR Code nhưng khi kích thước mã, tốc độ băng tải hoặc vật liệu sản phẩm thay đổi, yêu cầu về camera và ánh sáng cũng có thể thay đổi theo.

Trước khi đầu tư, bộ phận kỹ thuật nên xây dựng một danh sách yêu cầu tối thiểu dựa trên dây chuyền thực tế.

• Loại và kích thước mã: Xác định mã 1D, QR Code, DataMatrix hoặc nhu cầu đọc thêm LOT, serial, ngày sản xuất, hạn sử dụng bằng OCR/OCV. Kích thước mã ảnh hưởng đến độ phân giải, lens và khoảng cách làm việc.
• Tốc độ và khoảng cách đọc: Cần xem xét tốc độ băng tải, thời gian chụp và xử lý hình ảnh, vị trí trigger, khoảng cách từ camera đến mã và vùng nhìn. Không nên chỉ dựa vào số Megapixel để lựa chọn.
• Bề mặt và ánh sáng: Kim loại, nhựa, thủy tinh, bao bì bóng hoặc nền phức tạp có thể ảnh hưởng đến độ tương phản và khả năng đọc. Thử nghiệm trên mẫu sản phẩm thực tế giúp xác định cách bố trí camera và nguồn sáng phù hợp.
• Khả năng tích hợp: Nếu cần phân loại sản phẩm NG, giao tiếp PLC, lưu dữ liệu hoặc kết nối với các công đoạn khác, yêu cầu hệ thống nên được xác định ngay từ đầu để lựa chọn thiết bị phù hợp.

Lựa chọn camera đọc mã vạch nên dựa trên toàn bộ điều kiện vận hành thay vì chỉ xét riêng thông số camera. Việc kiểm tra mẫu thực tế và xác định nhu cầu tích hợp sẽ giúp cấu hình hệ thống sát hơn với dây chuyền sản xuất.

Lợi ích khi triển khai camera đọc mã vạch công nghiệp

Khi được lựa chọn và tích hợp đúng, camera đọc mã vạch công nghiệp có thể trở thành một phần của hệ thống kiểm soát chất lượng thay vì chỉ là thiết bị nhận diện sản phẩm. Giá trị nằm ở khả năng kết nối dữ liệu đọc mã với các bước kiểm tra và xử lý tiếp theo.

• Tăng tính ổn định của công đoạn kiểm tra: Tự động thu nhận và xử lý hình ảnh theo điều kiện đã cấu hình, giảm phụ thuộc vào thao tác quan sát và nhập liệu thủ công.
• Kết hợp kiểm tra mã với kiểm tra sản phẩm: Tích hợp đọc mã, OCR/OCV, kiểm tra hiện diện, màu sắc, hình dạng và đo lường trên cùng hệ thống.
• Tiết kiệm không gian và đơn giản hóa bảo trì: Tích hợp nhiều chức năng trên cùng nền tảng, giúp giảm thiết bị, dây tín hiệu và đơn giản hóa việc quản lý, bảo trì.

CVM Group cung cấp giải pháp camera đọc mã vạch cho dây chuyền

CVM Group triển khai camera đọc mã vạch dựa trên sản phẩm, tốc độ dây chuyền và yêu cầu kiểm tra thực tế. Cách tiếp cận này giúp doanh nghiệp lựa chọn cấu hình phù hợp thay vì chỉ dựa vào một model camera cụ thể.

• Khảo sát yêu cầu đọc mã: Đánh giá loại sản phẩm, vị trí và kích thước mã, tốc độ dây chuyền, khoảng cách đọc, ánh sáng và số lượng SKU.
• Lựa chọn cấu hình phù hợp: Từ dữ liệu thực tế, xác định camera, lens, hệ thống chiếu sáng và phương thức xử lý dữ liệu theo nhu cầu.
• Tích hợp với dây chuyền: Dữ liệu đọc và kiểm tra có thể kết nối với PLC, băng tải, cơ cấu phân loại NG hoặc các thiết bị kiểm tra khác.
• Tư vấn theo nhu cầu thực tế: Doanh nghiệp có thể cung cấp mẫu sản phẩm, tốc độ dây chuyền và yêu cầu kiểm tra để xác định phương án camera đọc mã vạch phù hợp.

Việc khảo sát trước giúp hệ thống đọc mã đáp ứng đúng yêu cầu của từng dây chuyền và hạn chế đầu tư vượt quá nhu cầu. Đồng thời, giải pháp có thể được thiết kế để kết hợp với các công đoạn kiểm tra và tự động hóa khác trong quá trình sản xuất.

Kết luận

Lựa chọn camera đọc mã vạch cho dây chuyền sản xuất không nên chỉ dựa vào độ phân giải hoặc khả năng đọc một loại mã. Doanh nghiệp cần xem xét đồng thời loại mã, kích thước mã, tốc độ dây chuyền, khoảng cách đọc, bề mặt sản phẩm, ánh sáng, yêu cầu kiểm tra và khả năng tích hợp với hệ thống tự động hóa.

Nếu doanh nghiệp đang chuẩn bị đầu tư hoặc nâng cấp công đoạn kiểm tra, có thể cung cấp mẫu sản phẩm, loại mã và thông tin dây chuyền cho CVM Group để trao đổi thêm. Việc khảo sát trước sẽ giúp xác định cấu hình camera, phù hợp trước khi đưa ra quyết định đầu tư.
